三、SELV和PELV的安全電源及回路配置

　　SELV和PELV對安全電源的要求完全相同，在回路配置上有共同要求，也有特殊要求。???

　　1．SELV和PELV的安全電源

　　安全特低電壓必須由安全電源供電。可以作為安全電源的主要有：

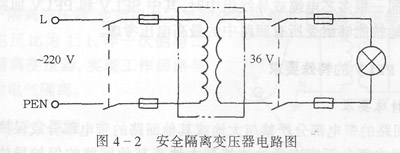

　　(1)安全隔離變壓器或與其等效的具有多個隔離繞組的電動發電機組，其繞組的絕緣至少相當于雙重絕緣或加強絕緣。安全隔離變壓器的電路圖如圖4—2所示。

?

　　安全隔離變壓器的一次與二次繞組之間必須有良好的絕緣；其間還可用接地的屏蔽隔離開來。安全隔離變壓器各部分的絕緣電阻不得低于下列數值：

　　帶電部分與殼體之間的工作絕緣??? 2MΩ

　　帶電部分與殼體之間的加強絕緣??? 7MΩ

　　輸入回路與輸出回路之間??? 5 MΩ

　　輸入回路與輸入回路之間??? 2MΩ

　　輸出回路與輸出回路之間??? 2 MΩ

　　Ⅱ類變壓器的帶電部分與金屬物件之間??? 2MΩ

　　Ⅱ類變壓器的帶電部分與殼體之間??? 5MΩ

　　絕緣殼體上內、外金屬物件之間??? 2MΩ

　　安全隔離變壓器的額定容量：單相變壓器不得超過10 kVA；三相變壓器不得超過16kVA；電鈴用變壓器不得超過100VA；玩具用變壓器不得超過200VA。

　　安全隔離變壓器的輸入和輸出導線應有各自的通道。導線進、出變壓器處應有護套。固定式變壓器的輸入電路中不得采用接插件。

　　此外，安全隔離變壓器各部分的最高溫升不得超過允許限值。例如：金屬握持部分的溫升不得超過20℃；非金屬握持部分的溫升不得超過40℃；金屬非握持部分的外殼，其溫升不得超過25℃；非金屬非握持部分的外殼，其溫升不得超過50℃；接線端子的溫升不得超過35℃；橡皮絕緣的溫升不得超過35℃；聚氯乙烯絕緣的溫升不得超過40℃。

　　(2)電化電源或與高于安全特低電壓回路無關的電源，如蓄電池及獨立供電的柴油發電機等。

　　(3)即使在故障時仍能夠確保輸出端子上的電壓(用內阻不小于3kΩ的電壓表測量)不超過特低電壓值的電子裝置電源等。???

　　2．SELV和PELV 的回路配置

　　SELV和PELV的回路配置都應滿足以下要求：

　　(1)SELV和PELV回路的帶電部分相互之間、回路與其他回路之間應實行電氣隔離，其隔離水平不應低于安全隔離變壓器輸入與輸出回路之間的電氣隔離。尤其是有些電氣設備，如繼電器、接觸器、輔助開關的帶電部分，與電壓較高線路的任何部分的電氣隔離不應小于安全隔離變壓器的輸入和輸出繞組的電氣隔離要求，但此要求不排除PELV回路與地的連接。

　　(2)SELV和PELV回路的導線應與其他任何回路的導線分開敷設，以保持適當的物理上的隔離。當此要求不能滿足時，必須采取諸如將回路的導線置于非金屬外護物中，或將電壓不同的回路的導線以接地的金屬屏蔽層，或接地的金屬護套分隔開等措施。回路電壓不同的導線置于同一根多芯電纜或導線組中時，其中SELV和PELV回路的導線的絕緣必須單獨地或成組地按能夠耐受所有回路中的最高電壓考慮。
?
