2 結(jié)果與分析

??? 2 ． 1 耐火極限及粘結(jié)性能

??? 隧道防火涂料最重要的指標(biāo)是涂料的耐火極限、粘結(jié)性能和安全毒性，在確定了原料后，通過(guò)改變?cè)系谋壤芯苛松鲜?4 類材料對(duì)涂料耐火 極限、粘結(jié)性能的影響，每個(gè)因素上選取 3 個(gè)水平， 采用 L9(3 4) 正交試驗(yàn)設(shè)計(jì)方案 ( 參見(jiàn)表 1) 。

表 1 因素水平表

?

??? 正交試驗(yàn)結(jié)果與分析見(jiàn)表 2 、表 3 和表 4 。

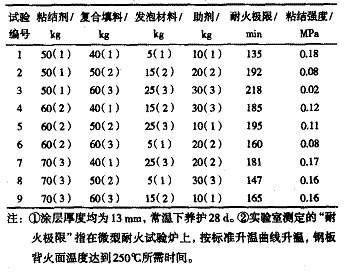

表 2 試驗(yàn)結(jié)果

?

表 3 耐火極限的極差

?

表 4 粘結(jié)強(qiáng)度的 極差?

??? 由正交試驗(yàn)結(jié)果可見(jiàn)，發(fā)泡材料對(duì)耐火極限影響最大，其次是粘結(jié)劑，助劑，復(fù)合材料，在粘結(jié)劑量一定的條件下，增加發(fā)泡材料、復(fù)合填料及助劑，均可提高涂料的耐火極限。

??? 粘結(jié)劑和復(fù)合填料對(duì)粘結(jié)強(qiáng)度影響最大，增加粘結(jié)劑可以增加粘結(jié)強(qiáng)度，隔熱填料多為輕質(zhì)材 料，增加低密度的隔熱填料，單位體積的涂料中粘 結(jié)劑含量減少，致使粘結(jié)強(qiáng)度降低。

??? 2.3 涂料配方及工藝

??? 經(jīng)過(guò)大量的試驗(yàn)。確定了涂料的配方 ( 質(zhì)量比 ) ：

??? 粘結(jié)劑： 55 ～ 65

??? 復(fù)合填料： 45 ～ 50

??? 發(fā)泡材料： 8 ～ 1O

??? 助劑： 18 ～ 22
