八、? 穩定流動系統的能量衡算

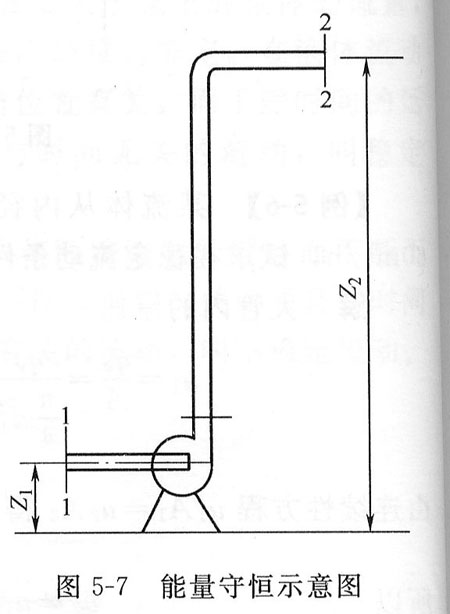

　　流體在圖5—7所示的系統中穩定流動，由于截面1—1與截面2—2處境不同，因此這兩個截面上的流體的能量是不一樣的。但根據能量守恒定律，穩定流動系統中的能量是守恒的，即

　　進人流動系統的能量＝離開流動系統的能量+系統內的能量積累

?

　　對于穩定流動，系統內的能量積累為零。在圖5—7中，流體從1—1截面經泵輸送到2—2截面，設流體中心距基準水平面的距離分別為Z1、Z2，兩截面處的流速、壓強分別為u1、p1和U2、p2：，流體在兩截面處的密度均為ρ，1kg流體從泵獲得的外加功為W，1kg流體從截面1—1流到截面2—2的全部能量損失為∑E1，則按照能量守恒定律得到

?

　　式中? W——1kg流體在1—1截面與2—2截面間獲得的外加功，J／kg；

　　∑Ef——1kg流體從1—1截面流到2—2截面的能量損失，J／kg；

　　其他符號的意義及單位與前面相同。

　　在工程上，常常以1N流體為基準，計量流體的各種能量，并把相應的能量稱為壓頭，單位為m，即1N流體的位能、動能、靜壓能分別稱為位壓頭、動壓頭、靜壓頭，1N流體獲得的外加功叫外加壓頭，1N流體的能量損失叫損失壓頭等。用壓頭表示的能量守恒定律

?

　　式中? H??? 1N流體在1—1截面與2—2截面間獲得的外加功，m；

　　∑Hf??? 1N流體從1—1截面流到2—2截面的能量損失，m；

　　其他符號的意義及單位與前面相同。
