?

二、檢驗情況

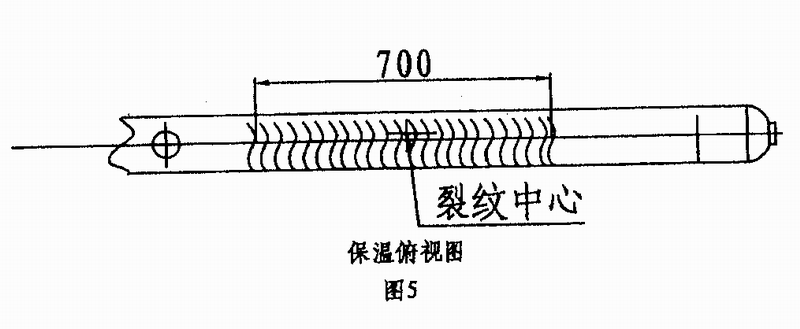

1、表面檢查：外觀檢驗發現，裂紋為環向裂紋，單根裂紋長度在20-60mm之間，裂紋較密集；防焦箱外表面向火側裂紋區域呈紅褐色，用檢驗錘敲擊后，金屬出現黑色，懷疑有石墨化傾象。對防焦箱裂紋段割開檢查發現，裂紋區域內表面基本無水垢，而非裂紋區域有輕微的小于0.3mm的水垢。兩區域有肉眼能發現的明顯區別。

2、化學成份分析：對防焦箱材質取樣進行化學成份分析，非裂紋區防焦箱材質化學成份完全合格，可以排除材質不合格因素。

3、初步結論：檢驗員外觀檢驗后認為，裂紋區域有明顯過熱疲勞的傾向。
