2．2 解決方案
　?、贋榱私鉀Q封堵皮碗在進入管道封堵時產生褶皺，防止燃氣沿螺紋焊縫泄漏，經過反復研究試驗，我們研制出新型的皮碗(其結構見圖2)。封堵皮碗由原來的斜面密封變成了5層圓弧凸起，形成5個圓弧形密封層。這相當于在密封時，有5個獨立的0型環在密封，密封方式從原有的面密封變成了線密封，提高了封堵可靠性，完全解決了皮碗進入管道后由于密封面受力不均產生的泄漏問題。
?

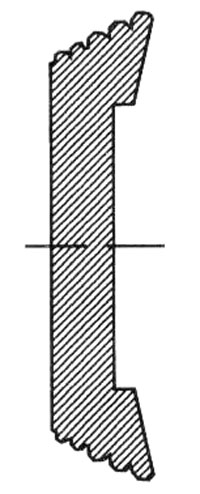

圖2 改進后的皮碗結構
Fig．2 Structure of sealing cup after innovation

　?、谕菩佳b置
　　經過研究試驗，我們在封堵頭裝置上安裝了一套用來清除鐵屑以及其他雜物的鐵屑擋板(封堵頭結構見圖3)。鐵屑擋板位于皮碗的前端，可在皮碗密封前對管道進行清掃。當封堵頭開始垂直進入管道時，首先由鐵屑擋板1把開孔留下的鐵屑向左推移。隨著封堵頭的繼續下移，鐵屑擋板1逐漸失效，而鐵屑擋板2又開始把鐵屑繼續向左推移，最終鐵屑全部被推離封堵皮碗的密封面。
?

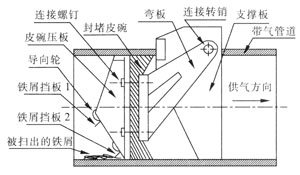

圖3 改進后的封堵頭結構
Fig．3 Structure of plugging head after innovation

2．3 效果
　　改進后的封堵頭結構及皮碗結構經多次研究試驗，取得了非常好的效果。即使在埋于地下多年、變形較嚴重的管道上封堵，效果也很好。采用這種封堵方式與膨脹桶式封堵相比，可以減少2/3以上的作業時間，降低了一半以上的作業成本，社會及經濟效益顯著。

3 結語
　　各地燃氣管道狀況不同，管道腐蝕程度、變形程度、是否為螺旋焊縫管、管內是否有雜物等情況都影響著封堵效果。改進后的封堵技術解決了以上問題，大大提高了燃氣管道封堵作業的安全性和效率。

參考文獻：
[1] 陳書領，潘新煒，羅光波．鋼質煤氣管道斷管封堵新方法[J]．煤氣與熱力，2001，21(5)：466—467．
[2] 史業騰．不停輸管道的開孔封堵作業[J]．煤氣與熱力，2003，23(2)：86—88．
[3] 馮穎，彭國晟．國內、外燃氣機械開孔封堵設備應用淺析[J]．城市燃氣，2004，(1)：13—15．

?
