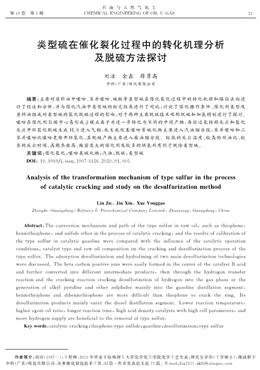

類型硫在催化裂化過程中的轉化機理分析
及脫硫方法探討
劉潔 金鑫 薛勇高
中科(廣東)煉化有限公司
摘要:主要對原料油中噻吩、苯并噻吩、硫醚等類型硫在催化裂化過程中的轉化機理和路徑去向進
行了綜述和分析,并與催化汽油中類型硫的標定結果進行了對比;討論了催化操作條件、催化劑類型及
原料油組成對類型硫的裂化脫硫過程的影響,對于兩種主要脫硫技術吸附脫硫和加氫精制進行了探討。
噻吩在催化劑B酸中心易形成β碳正離子并進一步轉化為不同的中間產物,再經過氫轉移反應和裂化
反應開環裂化脫硫生成H2S進入氣相,或生成烷基噻吩等硫化物主要進入汽油餾分段,苯并噻吩和二
苯并噻吩比噻吩更難開環裂化,其脫硫產物主要進入柴油餾分段。較低的反應溫度、較高的劑油比、較
長的反應時間、晶胞參數高、酸密度大的催化劑及較多的供氫劑有利于脫除類型硫。
關鍵詞:催化裂化;噻吩類硫化物;汽油;脫硫;類型硫
DOI:10.3969/j.issn.1007-3426.2020.01.005
Analysisofthetransformationmechanismoftypesulfurintheprocess
ofcatalyticcrackingandstudyonthedesulfurizationmethod
LiuJie,JinXin,XueYonggao
Zhongke (Guangdong)Refinery&amp;amp; PetrochemicalCompanyLimited,Zhanjiang,Guangdong,China
Abstract:Theconversion mechanismandpathofthetypesulfurinrawoil,suchasthiophene,
benzothiophene,andsulfideetherintheprocessofcatalyticcracking,andtheresultsofcalibrationof
thetypesulfurincatalyticgasoline werecompared withtheinfluenceofthecatalyticoperation
conditions,catalysttypeandrawoilcompositiononthecrackinganddesulfurizationprocessofthe
typesulfur.Theadsorptiondesulfurizationandhydrofiningoftwomaindesulfurizationtechnologies
werediscussed.ThebetacarbonpositiveionswereeasilyformedinthecenterofthecatalystBacid
andfurtherconvertedinto differentintermediateproducts,thenthroughthehydrogentransfer
reactionandthecrackingreactioncrackingdesulfurizationofhydrogenintothegasphaseorthe
generationofalkylpyridineand othersulphides mainlyintothe gasoline distillation segment,
benzothiopheneand dibenzothiopheneare more difficultthanthiopheneto crack thering.Its
desulfurizationproductsmainlyenterthedieseldistillationsegment.Lowerreactiontemperature,
higheragentoilratio,longerreactiontime,highaciddensitycatalystswithhighcellparameters,and
morehydrogensupplyarebeneficialtotheremovaloftypesulfur.
Keywords:catalyticcracking;thiophene-typesulfide;gasoline;desulfurization;typesulfur
23
石油與天然氣化工
第49卷 第1期 CHEMICALENGINEERINGOFOIL &amp;amp; GAS
作者簡介:劉潔(1987-),工程師,2013年畢業于桂林理工大學化學化工學院化學工藝專業,研究生學歷(工學碩士),現就職于
中科(廣東)煉化有限公司,從事催化裂化技術工作,以第一作者發表論文近12篇。E-mail:liuj2351.zklh@sinopec.com
近年來,油田開采劣質原油的占比越來越高,重質
化和高硫化的原油在煉油企業中的使用比例一直在增
加。因此,催化裂化原料及其產品中硫含量也越來越
高。催化裂化汽油作為汽油的主要調合組分,其硫含
量也較高,我國成品汽油中90%以上的硫來自催化裂
化汽油[2]。汽油的品質直接影響汽車尾氣中污染物的
含量,包括SOx、NOx、CO 和煙塵顆粒等,這些有害物
質是空氣污染的重要因素[1]。隨著國家經濟建設的快
速發展,對于環保的要求也日益提高,對車用汽油的要
求也更高了,新的國V 汽油標準要求硫質量分數小于
10mg/kg,烯烴體積分數小于24%,芳烴體積分數小
于35%,與歐V 標準一致[3-6]。此外,催化裂化燒焦后
的煙氣中同樣含有SOx、NOx 等污染物,會對空氣質
量產生影響。
為了保證催化產品的質量,減少對環境的污染,必
須降低催化產品柴油、汽油及焦炭中的硫含量。催化
原料油中的類型硫主要為噻吩及其衍生物(噻吩衍生
物包括苯并噻吩、二苯并噻吩和萘苯并噻吩)和少量硫
醇、硫醚和二硫化物。如減壓餾分油和減壓渣油中的
噻吩類硫約占總硫量的70%,而渣油加氫熱渣油中的
噻吩類硫約占總硫量的85%[7]。表1為茂名石化4#
催化原料油標定數據。從表1可以看出,噻吩類硫化
物在烴類組成中占有一定的比例。為研究更有效的脫
硫方法,必須對原料油中類型硫的轉化路徑和走向有
明確的認知。
表1 茂名石化4# 催化裂化原料油中
主要組成的測定結果
分析項目名稱w/%
烴類組成
鏈烷烴13.6
環烷烴29.8
雙環芳烴10.7
單環芳烴18.9
萘類2.3
菲類4.4
苯并噻吩0.7
二苯并噻吩1.4
噻吩2.2
在催化裂化過程中,原料油中的噻吩、苯并噻吩、
二苯并噻吩等類型硫具有穩定的芳環結構共軛體系,
較難發生裂化脫硫,因此,常有大量的噻吩類化合物存
在于催化產物和焦炭中;而活性硫化物硫醇和硫醚屬
于非共軛體系,C-S鍵的鍵能遠小于C-C鍵,易發
生裂化反應,大部分會分解為H2S脫除[8-10]。以下主
要對催化裂化過程中幾種主要類型硫的轉化規律進行
了綜述和分析,為深入研究催化產物中類型硫的生成
和轉化機理提供基礎和參考;討論了操作條件和催化
劑類型對脫硫過程的影響,并對加氫精制和吸附脫硫
兩種常用的脫硫技術進行了對比,為脫硫方法的選擇
和應用提供幫助。
1 含硫化合物在催化裂化過程中的轉化規律
和路徑
1.1 噻吩的轉化規律
噻吩又稱為1-硫雜-2,4-環戊二烯,是一種特殊的
硫醚,硫原子2對孤電子中的1對與2個雙鍵共軛,形
成離域π鍵,另一對與噻吩環共面。該結構雖然穩定,
但噻吩中硫原子有給電子能力,使得α位的碳原子電
荷密度增大,電負性增強[11]。因此,當噻吩吸附于催
化劑上時,B酸中的H+ 極易與噻吩的α位上碳原子
發生親電加成反應,形成β位碳正離子,見圖1。此
時,噻吩環的穩定性被破壞,使開環脫硫反應容易
發生。
β位碳正離子在催化裂化條件下會進一步轉化成
其他形態的中間產物。如圖2所示,碳正離子可以與
烯烴反應生成烷基噻吩碳正離子,見路徑(1);β位碳
正離子也可與另一噻吩分子發生聚合反應,生成二聯
噻吩,見路徑(2);當有鏈烷烴或環烷烴存在時,會發生
氫轉移反應,將噻吩環兩側的雙鍵飽和生成四氫噻吩,
見路徑(3);噻吩吸附于催化劑B酸中心時,C-S鍵
可能會直接斷裂生成硫醇中間體,見路徑(4)。
如圖2中路徑(1)所示,噻吩β位碳正離子與烷烴
裂化產生的α烯烴反應,生成烷基噻吩碳正離子,再由
β裂化得到中間產物(2),如圖3所示。中間產物(1)
可以脫氫生成3-甲基噻吩和3,4-二甲基噻吩,也可能
發生氫轉移反應生成甲基二氫噻吩,再飽和為甲基四
氫噻吩,少部分的甲基四氫噻吩最終開環裂化為丁烯
24 劉潔 等 類型硫在催化裂化過程中的轉化機理分析及脫硫方法探討 2020
以及H2S。
Jaimes等[12]根據密度泛函理論計算證實噻吩β
位碳正離子會與另一噻吩分子發生聚合反應生成二聯
噻吩,如圖2中路徑(2)所示,而隨即β位C-S鍵斷
裂,形成丁烯基噻吩以及H2S。大部分丁烯基噻吩可
繼續裂化為2-甲基噻吩和2,5-二甲基噻吩,極少數的
丁烯基噻吩會環化生成苯并噻吩,如圖4所示。
朱根權等[13]認為烷烴和環烷烴等供氫源會提供
活潑的氫使噻吩環飽和生成四氫噻吩,如圖2中路徑
(3),但四氫噻吩并不穩定,會繼續裂化為丁二烯和
H2S。
Shan等[14]提出噻吩裂化脫硫機理及路徑,如圖2
中路徑(4)所示,噻吩β位碳正離子發生β鍵斷裂生成
硫醇二烯烴中間體。硫醇二烯烴中間體其碳正離子發
生異構化反應,并與供氫劑烷烴或環烷烴發生氫轉移
反應,最終裂化生成丁二烯和H2S,見圖5。由噻吩β
位碳正離子生成硫醇二烯烴中間體需要較高的能量,
因此,該路徑發生的比例較小。
相比于噻吩和苯并噻吩,帶有側鏈的噻吩類化合
物活性更大,在相同條件下更易形成碳正離子與H-
發生飽和反應,繼而開環裂化,而且側鏈越長,活性越
大,轉化率越高。短側鏈烷基噻吩較易發生異構化反
應,長側鏈烷基噻吩主要發生側鏈裂化和脫氫環化反
應,側鏈越長,越易發生環化反應,側鏈裂化反應生成
短側鏈噻吩進入汽油餾分段,是汽油中硫的主要來源。
通過噻吩的裂化脫硫路徑分析可知,噻吩在催化
裂化條件下較難在酸性催化劑上直接裂化,需要通過
氫轉移反應飽和噻吩環,繼而發生裂化反應。因此,影
響噻吩和烷基噻吩裂化反應的關鍵步驟是氫轉移反
應,對氫轉移有利的反應條件均能提高噻吩的轉化率。
Yu等[15]發現,供氫劑不足時,噻吩的轉化率很低,生
成苯并噻吩和H2S;在加入己烷等長鏈烷烴后,噻吩
脫硫速率明顯加快,生成H2S的選擇性也有所提高,
長鏈烷烴和環烷烴為氫轉移反應提供了充足的氫,使
噻吩的脫硫裂化反應得以進行。另外,催化劑的性質
對噻吩的轉化率也有很大的影響,催化劑的B酸性越
強,氫轉移活性越強,噻吩的轉化程度越高,可生成四
氫噻吩并裂化為烯烴和H2S;催化劑的酸性相對較低
時,主要發生烷基化反應,生成甲基噻吩、二甲基噻吩
等[16]。
噻吩經過催化裂化過程,其含硫產物主要存在于
液體和焦炭中,氣體產物較少,一般小于10%。噻吩
液體含硫產物主要有甲基噻吩,二甲基噻吩,苯并噻
吩,二聯噻吩,以及極少量的四氫噻吩,其中主要含硫
產物烷基噻吩和未轉化的噻吩分布于汽油餾分段,苯
并噻吩大多位于柴油餾分段,只有少量存在于汽油中。
噻吩縮合結焦反應的選擇性較高,一般在50%左右,
25
石油與天然氣化工
第49卷 第1期 CHEMICALENGINEERINGOFOIL &amp;amp; GAS
焦炭中的噻吩進入燒焦罐燒焦后生成SOx 進入煙氣,
煙氣中SOx 過高會對空氣產生污染。
1.2 苯并噻吩的轉化規律
苯并噻吩中苯環和噻吩環的離域π 鍵形成了
π-π共軛體系,苯并噻吩的分子結構非常穩定。因
此,苯并噻吩比噻吩更難開環裂化脫硫,其含硫產物主
要分布在焦炭和汽柴油組分中,氣體硫的選擇性比噻
吩還要低。在供氫劑充足且劑油比較高的條件下,苯
并噻吩也可以發生氫轉移反應,繼而發生裂化反
應[17]。
苯并噻吩具體反應路徑如圖6所示。由圖6可
知:①苯并噻吩由歧化反應或烷基化反應生成烷基苯
并噻吩和苯基硫醚,該路徑選擇性在30%以上,由于
烷基苯并噻吩和苯基硫醚結構仍然比較穩定,它們中
只有極少部分會繼續裂化生成H2S和甲基硫醇;②苯
并噻吩由氫轉移反應生成二氫苯并噻吩,開環裂化生
成烷基苯硫酚或硫醚類產物,繼續裂化生成芳烴和
H2S;③兩個苯并噻吩分子可以發生縮合反應生成萘
苯并噻吩[16];④苯并噻吩生成焦炭的選擇性最高,一
般在50%以上,焦炭中的苯并噻吩進入燒焦罐燒焦后
會生成SOx 進入煙氣。
綜合上述反應路徑可知,苯并噻吩的含硫產物主
要有烷基苯并噻吩、二氫苯并噻吩、苯硫酚、苯基硫醚、
萘苯并噻吩。未轉化的苯并噻吩大量分布在柴油餾分
段,只有少量存在于汽油中,苯并噻吩的主要含硫產物
烷基苯并噻吩分布在柴油餾分段,只有少量甲基苯并
噻吩進入汽油餾分,二氫苯并噻吩也存在于柴油餾分
段;小分子的硫化物苯基硫醚和苯硫酚主要分布在汽
油餾分段。當環境中存在較多供氫劑時,苯并噻吩和
噻吩在氫轉移活性低的催化劑上發生烷基化反應;在
氫轉移活性高的催化劑上較易發生噻吩環的飽和反
應,進一步裂化脫硫。與噻吩相似,帶烷基側鏈的苯并
噻吩不穩定,易生成碳正離子,短側鏈的烷基苯并噻吩
易發生異構化反應,長側鏈的烷基苯并噻吩易發生側
鏈裂化和環化反應[18]。
1.3 其他含硫化合物的轉化規律
1.3.1 二苯并噻吩
二苯并噻吩在催化裂化過程中主要轉化路徑如圖
7所示:①二苯并噻吩與碳正離子發生烷基化反應,短
烷基側鏈易斷裂生成含甲基或乙基的二苯并噻吩;②
二苯并噻吩發生烷基化反應生成含有長烷基的二苯并
噻吩,長烷基側鏈脫氫環化生成萘苯并噻吩[19];③二
苯并噻吩的苯環發生氫轉移反應裂化生成苯并噻吩類
化合物;④二苯并噻吩在催化劑酸性中心作用下縮合
生焦。由于二苯并噻吩的兩個苯環的離域π鍵和噻吩
環的離域π鍵共面組成π-π共軛體系,二苯并噻吩
分子結構穩定不易裂化開環。因此,路徑(3)的選擇性
很小,二苯并噻吩發生烷基化反應和生焦的選擇性較
大[19],路徑(1)、(2)、(4)為主要反應。其中,路徑(1)、
(2)、(3)的產物主要進入柴油餾分段。
1.3.2 硫醚
硫醚一般分為烷基硫醚、環狀硫醚和芳基硫醚,常
見烷基硫醚如丁硫醚和叔丁硫醚等,在催化裂化過程
中基本可完全轉化為H2S;環狀硫醚四氫噻吩大部分
轉化為H2S,極少部分轉化為烷基噻吩;芳基硫醚轉
化為H2S的比例相對較低,有一部分轉化為苯硫酚,
26 劉潔 等 類型硫在催化裂化過程中的轉化機理分析及脫硫方法探討 2020
苯硫酚還可以發生烷基化反應。
1.4 催化裂化汽油中的硫
對茂名石化4# 催化裂化穩定汽油中類型硫含量
進行了測定,結果見表2,以各種類型硫占總硫質量分
數的百分比作圖,得到圖8。由表2和圖8可以看出,
硫醇和硫醚在催化裂化過程中易于裂化,因此含量較
少,只占總硫質量分數的15.6%。噻吩類及其衍生物
質量分數高達81.3%,其中主要為噻吩類硫化物,其
質量分數達到71.9%,并以烷基噻吩為主,這與上述
分析結果相符;而苯并噻吩質量分數較少,只有9.4%,
僅有苯并噻吩和甲基苯并噻吩存在,沒有二苯并噻吩
存在,說明大部分苯并噻吩類硫化物都存在于柴油餾
分中,這與前述分析結果也相符。催化柴油中類型硫
質量分數高于穩定汽油,一般在2000~3500mg/kg,
表2 茂名石化4# 催化裂化穩定汽油中主要類型硫測定數據
類別硫化物w/
(mg·kg-1)
比例/
%
噻吩類
噻吩53
甲基噻吩63
乙基噻吩50
長鏈噻吩64
71.9
苯并噻吩類
苯并噻吩21
甲基苯并噻吩9
乙基苯并噻吩0
長鏈苯并噻吩0
9.4
硫醇和硫醚50 15.6
其他10 3.1
總硫320 100.0
但相比于直餾柴油和焦化柴油10000mg/kg以上的
硫質量分數還是較少的。
2 脫硫技術和方法
2.1 催化裂化過程脫硫
由于催化原料中噻吩類、苯并噻吩類等類型硫含
量高,且該類化合物結構穩定,在催化裂化條件下較難
在酸性催化劑上直接裂化脫硫,需要通過氫轉移反應
飽和噻吩環繼而發生裂化反應[20-21]。在日常操作中調
整催化裂化操作條件和選用合適的催化劑,可提高氫
轉移反應的強度,在催化裂化過程中盡可能多地脫除
硫化物,是有效降低催化產物和焦炭中硫含量的方法。
2.1.1 操作條件對氫轉移反應的影響
依據熱力學理論,較低的反應溫度對氫轉移反應
有利,但是溫度過低不利于裂化反應的發生。因此,最
佳的脫硫溫度應綜合考慮熱力學和動力學兩方面的因
素;劑油比對于脫硫效果的影響同樣十分顯著,劑油比
越大,催化劑活性中心的數量就越多,硫化物與催化劑
接觸更加充分,更易發生裂化反應和氫轉移反應而被
脫除[22];催化裂化反應產生的焦炭會覆蓋在催化劑活
性中心上,改變催化劑活性中心的酸性質和空間可接
近性,嚴重抑制裂化反應和氫轉移反應,影響脫硫效
果,焦炭對催化劑污染嚴重時,對催化裂化產品組成和
分布的影響更加嚴重;催化MIP工藝增加第二反應區
延長反應時間,使硫醇和硫醚分解為H2S更加完全,
同時加劇了噻吩硫轉化分解為H2S的能力,并使較難
裂化的大分子苯并噻吩類化合物進一步發生裂化反
應、氫轉移反應、異構化反應和縮合反應,使原料油中
的大分子硫化物裂化生成H2S和小分子烷烴或縮合
進入焦炭的比例提高,相應進入汽油、柴油中的硫化物
則降低[23]。綜上所述,較低的反應溫度、較高的劑油
比、較長的反應時間有利于脫硫,但這些條件要控制在
適當的范圍內,以免影響產品分布。
2.1.2 催化劑對氫轉移反應的影響
催化劑的酸性和酸的類型對于脫硫效果的影響十
分顯著,因為原料油中的噻吩類硫化物是在催化劑B
酸中心的作用下通過氫轉移反應加氫飽和裂化的。催
化劑的稀土含量高、晶胞參數高有利于脫硫,這是因為
分子篩的晶胞參數越大,則酸密度越大,氫轉移作用越
強。薛德蓮等[24]經研究認為,Y 型分子篩催化劑的反
27
石油與天然氣化工
第49卷 第1期 CHEMICALENGINEERINGOFOIL &amp;amp; GAS
應機理如下:催化劑酸密度高,有利于發生氫轉移反
應,噻吩飽和為四氫噻吩并裂化為H2S;催化劑酸密
度低,氫轉移活性差,主要發生烷基化反應,生成短鏈
烷基噻吩。選擇催化劑還要考慮裂化活性與氫轉移活
性的匹配,若Y型分子篩含量過多,氫轉移活性過大,
會造成汽油辛烷值下降,還會使芳烴失去氫離子生成
多環芳烴,增加焦炭產率[25]。茂名石化4# 催化裂化
使用的CGP-C催化劑晶胞常數較大,并以稀土含量適
中的MOY分子篩作為裂解活性組分,以Y 形分子篩
調節氫轉移活性?？筛鶕辖M成、生產狀況和產品
分布來確定所需氫轉移反應的強度,以選擇增加或減
少Y形分子篩比例。該催化劑還使用金屬元素對基
質改性增強催化劑酸性,這有利于提高較難裂化的大
分子噻吩類硫化物的裂化深度,使進入汽油和柴油中
的硫化物降低。
2.1.3 催化原料對氫轉移反應的影響
氫轉移反應還受供氫劑的影響,原料油中長鏈烷
烴和環烷烴等大分子烷烴含量高,有利于氫轉移反應,
使硫化物脫硫速率加快。當前催化裂化原料油多以加
氫蠟油和加氫渣油為主,原料經過加氫后大量芳烴被
飽和為環烷烴,客觀上為氫轉移反應提供了大量供氫
劑,有利于脫硫反應的進行,但原料中大分子烷烴含量
過高,芳烴過少,也會使氫轉移反應過度,造成汽油中
異構烷烴和環烷烴含量增多,不飽和烴含量降低,繼而
使汽油辛烷值下降,液化氣中丙烯和異丁烯收率也會
下降。
2.2 汽柴油脫硫技術
2.2.1 柴油加氫脫硫技術
行業內目前應用最多的汽柴油脫硫方法是加氫精
制技術,該方法適用于各種油品,可使原料中烯烴飽
和,脫硫選擇性較好,脫硫效果好。柴油加氫可以降低
柴油中芳烴含量并提高柴油十六烷值,茂名石化4# 柴
油加氫裝置混合原料為催化柴油、直餾柴油和焦化柴
油,十六烷值50左右,硫質量分數高達10000mg/kg
以上,多為大分子苯并噻吩和二苯并噻吩類硫化物,而
其產品精制柴油中的硫質量分數約5~30mg/kg,脫
硫效果較好,十六烷值也提高至56。
2.2.2 汽油脫硫技術對比
2.2.2.1 SZorb吸附脫硫技術
對于汽油脫硫,目前國內煉廠常用的技術主要是
SZorb吸附脫硫技術和RSDS汽油加氫技術。其中
SZorb吸附脫硫技術是當前國內外重點研究與應用的
脫硫技術,運用吸附原理進行脫硫。在汽油吸附脫硫
過程中,吸附劑會選擇性地脫除硫化物,該過程中因硫
原子從硫化物轉移到吸附劑上,故不產生H2S,避免
了H2S與烯烴反應生成硫醇等硫化物[26]。茂名石化
2# SZorb吸附脫硫裝置可將催化穩定汽油中硫質量
分數脫至約10mg/kg,脫硫率達到90%以上,其中噻
吩和烷基噻吩幾乎完全被脫除,殘余硫化物大部分是
苯并噻吩和甲基苯并噻吩,這主要是由于其分子的雙
環共軛結構和空間位阻等原因而較難被脫除[26]。
國內幾套在運SZorb裝置標定數據見表3。由表
3可知,SZorb裝置對原料中硫含量和烯烴含量適應
范圍較寬,硫質量分數為250~726mg/kg。產品中硫
含量較低,總硫質量分數最低可達2mg/kg,完全可以
滿足生產國Ⅴ汽油對硫質量分數小于10mg/kg的要
求;辛烷值損失較小,正常在1左右;裝置能耗情況較
好,僅為6.92~9.15kg標油/t進料(1kg標油=
41.87MJ)。
2.2.2.2 RSDS汽油加氫技術
RSDS汽油加氫技術將催化裂化汽油餾分切割為
輕、重兩部分汽油,重餾分進行加氫脫硫,輕餾分汽油
至堿液抽提脫硫醇,加氫后汽油重餾分與抽提后輕餾
分再混合至固定床脫硫醇部分,RSDS脫硫過程中會
表3 國內幾套SZorb裝置標定數據
項目
裝置規模/
(104t·a-1)
負荷率/
%
原料中w(硫)/
(mg·kg-1)
產品中w(硫)/
(mg·kg-1)
進料φ(烯烴)/
%
研究法辛烷值損失
(ΔRON)
能耗/
(kg標油·(t進料)-1)
燕山120 100 275 8 25 1.1 8.07
廣州150 100 250 2 30 0.9 6.92
高橋120 100 390 12 35 0.6 8.74
濟南90 100 726 39 32 1.2 9.15
28 劉潔 等 類型硫在催化裂化過程中的轉化機理分析及脫硫方法探討 2020
表4 國內幾套RSDS裝置標定數據
項目
裝置設計
規模/
(104t·a-1)
標定
處理量/
(104t·a-1)
負荷
率/
%
進料中
w(硫)/
(mg·kg-1)
產品中
w(硫)/
(mg·kg-1)
進料
φ(烯烴)/
%
研究法辛烷值
損失
(ΔRON)
能耗/
(kg標油·t進料-1)
上海石化1 50 50 100 250 33 38 0.3 13.87
上海石化2 50 42 84 470 34 34 0.6 19.50
青島石化60 60 100 488 98 20 0.4
產生大量H2S,H2S與油品中的烯烴反應會繼續生成
硫化物,加氫精制對于氫的消耗量也比較大[27-28]。
RSDS汽油中硫質量分數可降至50mg/kg以下。
國內幾套在運RSDS裝置標定數據見表4,由表4
可知,進料中硫質量分數為250~488mg/kg時,產品
中硫質量分數為33~98mg/kg,可滿足生產國Ⅳ汽油
硫質量分數小于50mg/kg的要求;辛烷值損失較小,
在1以下;裝置滿負荷能耗為13~20kg標油/t進料。
2.2.2.3 汽油脫硫技術對比結果
由以上對比可以看出,SZorb吸附脫硫技術對于
原料硫含量適應范圍更廣,脫硫效果也更好,可使汽油
產品中總硫質量分數降至10mg/kg左右,最低可達
2mg/kg,可滿足國Ⅴ汽油對硫的要求;裝置能耗也更
低,約7~9kg 標油/t進料,但辛烷值損失略高于
RSDS汽油加氫技術。RSDS汽油加氫技術對于原料
硫含量適應范圍較窄;該技術可使汽油產品中硫質量
分數降至50mg/kg以下,無法滿足國Ⅴ汽油對硫含
量的要求,可通過與全廠其他不含硫的高辛烷值汽油
組分調和的方法,使汽油中硫含量也可滿足國Ⅴ汽油
的質量要求;RSDS能耗比SZorb稍高,約13.87~
19.50kg標油/t進料,辛烷值損失低于SZorb?？傮w
而言,SZorb吸附脫硫技術更為先進,脫硫效果更好,
能耗較低。
3 結語
通過對噻吩、苯并噻吩等類型硫在催化裂化過程
中脫硫以及轉化機理的綜述和分析可知,噻吩的α位
上碳原子易與催化劑B 酸中的H+ 發生親電加成反
應,形成β位碳正離子,并在催化裂化條件下進一步轉
化成其他中間產物,再經過氫轉移反應和裂化反應過
程生成H2S進入氣相,生成烷基噻吩、苯并噻吩、四氫
噻吩等進入汽柴油餾分段,或縮合生焦。苯并噻吩和
二苯并噻吩比噻吩更難開環裂化,其脫硫產物主要為
烷基苯并噻吩、二氫苯并噻吩、苯基硫醚、萘苯并噻吩
等大分子硫化物,主要進入柴油餾分段,或縮合生焦。
硫醚類幾乎全部轉化為H2S,極少部分進入汽油餾分
段。因此,汽油中硫化物主要是噻吩、烷基噻吩及少量
硫醚和苯并噻吩類硫化物。經測定,茂名石化4# 催化
裂化穩定汽油中噻吩和烷基噻吩占比達71%,與分析
結果相符。催化裂化的操作條件和催化劑的性質直接
影響類型硫的轉化程度和過程,較低的反應溫度、較高
的劑油比、較長的反應時間、晶胞參數高且密度大的催
化劑及較多的供氫劑有可能提高類型硫的轉化率,但
上述條件要控制在適當的范圍內。
隨著經濟的發展和環保意識的增強,汽柴油中硫
含量的限制標準也越來越高,對催化裂化汽柴油進行
深度脫硫已是石化行業的主要課題之一。SZorb吸
附脫硫和RSDS汽油加氫是目前行業內常用的汽油脫
硫技術,SZorb有較好的脫硫效果,能耗相對較低。
參考文獻
[1]文堯順,王剛,孟祥達,等.催化汽油重餾分氫轉移脫硫反應規律
[J].化工進展,2011,30(增刊):87-90.
[2]祖德光.催化裂化汽油脫硫降烯烴技術的選擇[J].煉油技術與工
程,2005,35(9):10-13.
[3]張哲民,石亞華,傅軍.降低催化裂化汽油硫和烯烴含量的技術途
徑[J].石油煉制與化工,2003,34(7):28-32.
[4]鄭淑琴,戴亞麗,錢東,等.兩種催化裂化汽油脫硫技術的研究進
展[J].湖南理工學院學報(自然科學版),2009,22(1):58-61.
[5]侯章貴,胡笛,韓龍年,等.加氫脫芳烴技術及催化劑研究進展
[J].石油與天然氣化工,2018,47(2):12-18.
[6]趙德強,董海明.催化汽油加氫脫硫裝置國V 改造開工總結[J].
石油與天然氣化工,2017,46(6):24-30.
[7]王林,孫雪芹,曹庚振,等.催化裂化汽油脫硫工藝技術進展[J].
煉油與化工,2012,23(2):1-5.
[8]陳俊武,盧捍衛.催化裂化在煉油廠中的地位和作用展望———催
化裂化仍將發揮主要作用[J].石油學報,2003,19(1):1-11.
[9]劉初春,范文軍.優化催化裂化原料實現全廠效益最大化[J].煉
油技術與工程,2015,45(11):20-23.
(下轉第36頁)
29
石油與天然氣化工
第49卷 第1期 CHEMICALENGINEERINGOFOIL &amp;amp; GAS
表9 液體硫磺產品分析數據表
項目外觀w(硫)/
%
w(水分)/
%
w(灰分)/
%
w(酸度)
(以H2SO4 計)/%
w(有機物)
(以C計)/%
w(砷)/
%
w(鐵)/
%
一等品
指標
常溫下呈黃色或淡黃色,
無肉眼可見雜質≥99.5 ≤0.20 ≤0.05 ≤0.005 ≤0.1 ≤0.001 ≤0.005
分析數據淡黃色,無肉眼可見雜質99.9 0.09 0.012 0.003 0.0005 0.0001 0.0008
LS-971抗漏氧催化劑,下層裝填LS-981G 鈦基催化
劑,二級反應器全部裝填LS-02鋁基催化劑,取得了良
好的工業應用效果,提升了床層溫度,增強了有機硫水
解活性,降低了催化劑硫酸鹽化風險,延長了催化劑使
用壽命,大幅降低了一次更換成本。
參考文獻
[1]黃坤,魏荊輝,張文斌,等.水解催化劑PURASPECTM2312在高
含硫天然氣凈化廠的應用[J].石油與天然氣化工,2018,47(1):
36-40.
[2]于艷秋,毛紅艷,裴愛霞.普光高含硫氣田特大型天然氣凈化廠關
鍵技術解析[J].天然氣工業,2011,31(3):22-25.
[3]李永生,潘濤,馬崇彥.天然氣凈化廠低壓尾氣CO2 回收技術研
究[J].石油與天然氣化工,2019,48(2):26-32.
[4]馬崇彥.大型液硫脫氣裝置改造[J].石油與天然氣化工,2018,47
(6):18-21.
[5]王開岳.天然氣凈化工藝———脫硫脫碳、脫水、硫磺回收及尾氣處
理[M].北京:石油工業出版社,2005:287-288.
[6]彭傳波.大型硫磺回收裝置熱氮吹硫新技術應用分析[J].石油與
天然氣化工,2018,47(6):27-32.
[7]魏荊輝,陳剛,黃坤,等.Maxcel727克勞斯催化劑在高含硫天然
氣凈化廠的應用[J].石油與天然氣化工,2018,47(2):36-40.
[8]張文斌,解更存,陳剛,等.尾氣加氫催化劑C-234在高含硫天然
氣凈化廠的應用[J].石油煉制與化工,2017,48(11):35-38.
[9]達建文,殷樹青.硫磺回收催化劑及工藝技術[J].石油煉制與化
工,2015,46(10):107-112.
[10]陶衛東,劉增讓,劉劍利,等.LS系列硫磺回收催化劑在普光凈
化廠的工業應用[J].齊魯石油化工,2017,45(1):
?????????????????????????
1-5.
收稿日期:2019-09-04;編輯:
????????????????????????????????????????????????????
溫冬云
(上接第29頁)
[10]趙毅,樊真建,江四虎.重油催化裂化產物脫硫及含硫廢氣治理
探討[J].石油與天然氣化工,2002,31(2):104-105.
[11]劉潔,劉崢,劉進,等.3,5-二溴水楊醛-2-噻吩甲酰肼席夫堿緩
蝕劑在油田水中對碳鋼的緩蝕性能及分子動力學模擬[J].中國
腐蝕與防護學報,2014,34(2):101-111.
[12]JAIMES L, BADILLO M, DE LASA H. FCC gasoline
desulfurizationusingaZSM-5catalyst:interactiveeffectsofsulfur
containingspeciesandgasolinecomponents[J].Fuel,2011,90
(5):2016-2025.
[13]朱根權,夏道宏,闕國和.催化裂化過程中含硫化合物轉化規律
的研究[J].燃料化學學報,2000,28(6):522-526.
[14]SHAN H H,LICY,YANGCH,etal.Mechanisticstudieson
thiophenespeciescrackingoverUSYzeolite[J].CatalysisToday,
2002,77(1-2):117-126.
[15]YU S Y,WAKU T,IGLESIA E.Catalyticdesulfurizationof
thiopheneonH-ZSM5usingalkanesasCo-reactants[J].Applied
CatalysisA:General,2003,242(1):111-121.
[16]CHENG WC,KIMG,PETERSA W,etal.Environmentalfluid
catalyticcrackingtechnology[J].CatalysisReviews,1998,40(1-
2):39-79.
[17]吳群英,達志堅,朱玉霞,等.噻吩類硫化物在催化裂化過程中
轉化規律的研究[J].石油煉制與化工,2012,43(12):29-34.
[18]吳群英,劉穎榮,達志堅,等.GC-FID/MS技術應用于苯并噻吩
催化裂化轉化規律的研究[J].石油學報,2013,29(4):562-568.
[19]崔琰,高永燦,姜楠.二苯并噻吩在催化裂化過程中的轉化規律
研究[J].石油煉制與化工,2011,42(6):6-10.
[20]郝雪蓮,史權,徐春明,等.加拿大合成原油減壓餾分油及其催
化裂化液體產物中含硫化合物分析[J].燃料化學學報,2007,35
(1):36-40.
[21]邢尚策.催化裂化汽油脫硫技術的研究發展狀況[J].化工時刊,
2009,23(7):68-70.
[22]張春曉,李斌.降低催化裂化汽油中硫含量的措施[J].天然氣與
石油,2004,22(1):50-53.
[23]劉利.催化裂化汽油脫硫技術方案對比與應用分析[J].煉油技術
與工程,2008,38(11):11-15.
[24]薛德蓮,吳雷.CGP-C催化劑在MIP催化裝置上的應用[J].化
學工程與裝備,2010(5):48-50.
[25]黃汝奎,韓文棟.MIP-CGP工藝對汽油硫含量的影響[J].石油
煉制與化工,2006,37(7):16-20.
[26]朱云霞,徐惠.S-Zorb技術的完善及發展[J].煉油技術與工程,
2009,39(8):7-12.
[27]孫俊楠,韓鳳山.FCC汽油深度脫硫技術研發現狀概述[J].煉油
技術與工程,2012,42(7):18-21.
[28]李華,李慶河,高加東.催化汽油加氫脫硫四種技術[J].江西化
工,2013(3):
?????????????????????????
44-45.
收稿日期:2019-08-28;編輯:溫冬云
36
石油與天然氣化工
CHEMICALENGINEERINGOFOIL &amp;amp; GAS 2020

網友評論 more

化工安全論文最新內容

07-19
