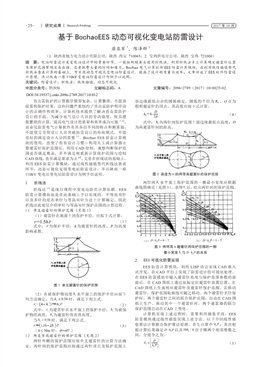

·25· | 研究成果 | Research Findings 2017 年 10 月
基于BochaoEES 動態可視化變電站防雷設計
屈亞軍1，陳澤群2
（1. 陜西省地方電力設計有限公司，陜西 西安 710065；2. 寶雞供電分公司，陜西 寶雞 721000）
摘 要：電站防雷設計是變電站設計中的重要環節，一般按規程要求使用折線法，利用折線法手工計算確定避雷針位置
及保護范圍繁瑣且易出錯，需要耗費大量的時間和精力。Bochao 電氣計算軟件EES 防雷計算模塊，在利用線性插值替代
折線法查表計算的基礎上，可實現動態可視化變電站防雷設計，提高了設計的質量與效率。文章詳述了EES 軟件防雷設
計原理，并以陜南一座110kV 變電站防雷設計為例予以說明。
關鍵詞：防雷設計；折線法；線性插值；動態可視化
中圖分類號：TU856 文獻標志碼：A 文章編號：2096-2789（2017）10-0025-02
直擊雷防護的計算數學模型復雜，計算繁瑣，不能直
接看到保護結果，這些問題嚴重制約了直擊雷防護程序設
計的正確性和效率。計算機技術提供了解決直擊雷防護
設計的手段，為減少電氣設計人員的勞動強度，使其擺
脫繁瑣的計算，提高電氣設計的質量和效率成為可能[1-2]。
商業化防雷電氣計算軟件有其各自不同的特點和側重面，
不能使完全使設計人員突破防雷設計的傳統模式，不能
很好的滿足設計人員的需要[3]。Bochao EES 防雷計算模
塊的使用，改變了原有設計習慣—利用人工或計算器計
算避雷針保護范圍后，利用CAD 繪制，觀察判斷保護范
圍是否滿足要求，若不滿足則重新計算保護范圍與繪制
CAD 曲線，直至滿足要求為止[4]。文章在折線法的基礎上，
利用EES 防雷計算模塊，通過線性插值替代折線法查表
環節，動態可視化實現變電站防雷設計。并以陜南一座
110kV 變電站變電站防雷設計為例予以說明。
1 折線法
折線法[5] 是現行規程中變電站防雷計算依據。EES
防雷計算模塊也是在此基礎上予以實現的。不等高雙針
以及多針均是在單針與等高雙針?lè)椒ㄉ嫌?jì)算確定。因此
折線法此處僅介紹單針與等高雙針保護范圍的計算過程。
1.1 單支避雷針的保護范圍（見圖1）
（1）避雷針在地面上的保護半徑，應按下式計算：
r＝1.5hP （1）
式中： r 為保護半徑； h 為避雷針的高度；P 為高度
影響系數。
圖1 單支避雷針的保護范圍
（2）在被保護物高度x h 水平面上的保護半徑應按下
列方法確定：當0.5 xh ≥ h時，滿足下列公式。
（2）
式中： x r 為避雷針在水平面上的保護半徑； x h 為被保
護物的高度； a h 為避雷針的有效高度。
當0.5 xh < h時，滿足下列公式。
（3）
（h ≤ 30m時，θ＝45°）
1.2 兩支等高避雷針的保護范圍（見圖2）
兩針外側的保護范圍應按單支避雷針的計算方法確
定；兩針間的保護范圍應按通過兩針頂點及保護范圍上
部邊緣最低點O 的圓弧確定，圓弧的半徑為O R′ 。O 點為
假想避雷針的頂點，其高度應按下式計算：
0 -
7
h h D
P
＝ （4）
式中： 0 h 為兩針間保護范圍上部邊緣最低點高度；D
為兩避雷針間的距離。
圖2 高度為h 的兩等高避雷針的保護范圍
圖3 兩等高h(yuǎn) 避雷針間保護范圍的一側
最小寬度x b 與/ a D h P的關系
兩針間x h 水平面上保護范圍的一側最小寬度應根據
曲線圖確定（見圖3）。求得x b 后，繪出兩針間的保護范圍。
（a） / 0 ~ 7 a D h P = （b） / 5 ~ 7 a D h P =
2 EES 可視化防雷實現
EES 防雷計算模塊，利用LISP 語言實現CAD 嵌入
式開發，在CAD 平臺上實現了防雷設計的可視化處理。
在EES 防雷模塊中輸入避雷針高度與保護范圍參數的前
提后，在CAD 圖紙上通過鼠標定位避雷針?lè)胖梦恢茫?
CAD 圖紙上生成相應避雷針及避雷針保護范圍。若移動
避雷針，保護范圍輪廓線可隨之移動。兩個避雷針多針保
護時，兩個避雷針之間的聯合保護范圍，自動在CAD 圖
紙上生產。移動其中一個避雷針時，兩個避雷器的聯合
保護范圍自動在CAD 上變化。
計算機實現上述過程時，需要利用插值手段。EES
防雷模塊通過線性插值實現上述方法。以下介紹線性插
值算法計算聯合保護算法原理。首先計算/ a D h P ；其次根
據計算結果確定/ a D h P 以及10 / x h h位于哪兩個相鄰整數之
間，分別令之為：
1
a
X D
h P
=
? ?
? ?
? ? （5）
DOI:10.19537/j.cnki.2096-2789.2017.10.012
2017 年 10 月 Research Findings | 研究成果 | ·26·
Dynamic Visual Substation Lightning Protection Design Based on BochaoEES
Abstract：Substation lightning protection design is an important link of substation design. Procedures require the use of
line method generally. Manually calculating and determining the lightning rod and scope of protection is tedious and errorprone.
Bochao company electrical calculation software EES lightning protection calculation module can realize the dynamic
visualization of the transformer substation lightning protection design by lnear interpolation instead of the line look-up table
method method, improving the design quality and efficiency. This paper details the EES software lightning protection design
principle and makes an 110kV substation lightning protection design in Shannxi province as an example.
Keywords：Lightning protection design;The line method;Lnear interpolation;Dynamic visualization
Qu Yajun1,Chen Zequn2
(1.Shanxi Regional Electric Power Design Co.,Ltd, Shanxi Xi’an 710065;2.Baoji Power Supply Branch, Shanxi Baoji 721000)
2 1
a
X D
h P
? ?
? ? +
? ?
= （6）
1
10 x h
Y
h
=? ?
?? ?? （7）
2
0
1
1 x h
Y
h
? ?+ ?? ??
= （8）
將曲線/ a D h P 為整數時對應坐標點以表格形式預存至
計算機，此時曲線對應表，可得：
(X1 , 1 ) ( )
a
Y
D
h P
a f
? ?
= ? ?
? ? （9）
(X2 , 1 ) ( )
a
Y
D
h P
b f
? ?
= ? ?
? ?
（10）
(X1 , 2 ) ( )
a
Y
D
h P
c f
? ?
= ? ?
? ?
（11）
(X2 , 2 ) ( )
a
Y
D
h P
d f
? ?
= ? ?
? ?
（12）
曲線取1 Y 情況下橫向插值，得：
1 1 ( x ) ( )( X ) a
Y
a a
b D b a
h P h P
= ? ? + （13）
1 Y 情況下橫向插值，得：
2 1 ( x ) ( )( X )
Y
a a
b D d c c
h P h P
= ? ? + （14）
縱向插值后：
（15）
（16）
至此雙針聯合保護范圍一側最小寬度確定。
3 工程實例
此處以陜南一座110kV 變電站防雷計算為例予以說
明該110kV 變電站設計在變電站典型設計的基礎上予以
了調整。首先利用EES 防雷繪制變電站典型設計防雷圖，
根據典型設計圖紙中避雷針高度及被保護電氣設備構建
高度，利用鼠標在CAD 圖紙中將避雷針?lè)胖迷谧冸娬镜?
型設計確定的位置上，避雷針保護范圍自動生成。此處
利用110kV 變電站典型設計，采用3 根標高30m 長的避
雷針實現聯合保護（見圖4）。由于110kV 水源變電站一
次設備布置在典型設計的基礎上予以了調整，110kV 門型
構架一角已經超出保護范圍（見圖5）。需要對避雷針高
度及位置予以調整。
為了減少一次設備的調整，此處將3# 避雷針高度調
整至35m，向東移動0.2m。在EES 防雷模塊中，改變3#
避雷針高度，利用CAD 位移命令即可實現。移動后的防
雷圖（見圖6）可以看出，原有超出保護范圍的110kV 門
型構建已經處于保護范圍之內（見圖7）。
如果采用手工計算保護范圍，再利用CAD 繪制變電
站防雷圖，則繁瑣異常，而且不直觀。如果對防雷計算
圖4 變電站調整
前防雷布置圖
圖5 調整前保護范
圍與構架關系圖
圖6 變電站調整
后防雷布置圖
圖7 調整后保護范
圍與構架關系圖
不熟悉，往往花費更多時間也不能達到預期效果。
4 結束語
文章在防雷計算折線法的基礎上，介紹了基于線性
插值的可視化的變電站防雷設計原理。并利用EES 防雷
模塊繪制陜南一座110kV 變電站防雷圖。通過工程案例，
說明了EES 可視化防雷設計與傳統手工防雷設計相比的
優勢，簡化了防雷計算，實現了動態可視化，提高了人
員效率，提升了工程質量。
參考文獻：
[1] 龐偉生, 李小暉, 樊曉蘋, 等. 變電站無線測溫技術的應用分析
與研究[J]. 工程技術研究,2016,(8):36+50.
[2] 熊華強, 萬勇, 桂小智, 等. 智能變電站SCD 文件可視化管理
和分析決策系統的設計與實現[J]. 電力自動化設備,2015,
35(5):166-171.
[3] 劉蔚, 杜麗艷, 楊慶偉. 智能變電站虛回路可視化方案研究與
應用[J]. 電網與清潔能源,2014,30(10):32-37.
[4] 李寶偉, 倪傳坤, 李寶潭, 等. 新一代智能變電站繼電保護故障
可視化分析方案[J]. 電力系統自動化,2014,38(5):73-77.
[5] 趙春林. 基于三維全景快速建模的變電站可視化的研究和應用
[D]. 山東大學,2013.
作者簡介：屈亞軍（1987-），男，碩士，研究方向：電氣設計、
繼電保護。
