·60· | 工程技術與應用 | Engineering Technology and Application 2017 年 1 月

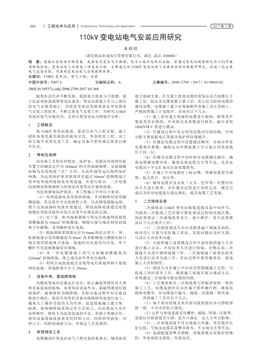

110kV 變電站電氣安裝應用研究
朱程程
（湖北銘遠至誠項目管理有限公司，湖北 武漢 430000）
摘 要：隨著社會經濟不斷發展，我國電力需求與日俱增。電力以高壓電形式運輸，需通過變電站將其轉化為人們可使
用的低壓電。變電站電氣安裝是一項復雜工程，文章通過對110kV 變電站電氣安裝存在的問題展開研究，論述一些主要
電氣設備安裝，為其他變電站電氣安裝提供參考。
關鍵詞：110kV 變電站；電氣工程；安裝
中圖分類號：F407.6 文獻標志碼：A 文章編號：2096-2789（2017）01-0060-02
隨著社會經濟不斷發展，我國電力需求與日俱增，基
于此必須加強我國變電站建設，變電站需建立在與之相應
的電氣安裝基礎上，為促進變電站發展需求必須加強電
氣安裝工程技術，不斷完善電氣安裝工作。為研究110kV
變電站電氣安裝應用，文章以某變電站為例展開分析。
1 工程概況
某110kV 變電站建成，需進行電氣工程安裝。施工
團隊本著質量零缺陷的服務宗旨，爭創優質工程。該工
程安裝中采用先進工藝，確定設備可靠性滿足需求后展
開作業。
2 等電位地網
該安裝工藝指在控制室、保護室、電纜溝內按照屏柜
布置方向鋪設直徑為100mm2 的專用接地銅排。安裝線路
結構為首尾相連“目”字形，從而形成等電位地網保護
網路。為達到保護要求使用直徑超過50mm2 的銅纜線于
豎井處和地網連接處實現連通，并進行標示。二次電纜
溝道鋪設接地銅排與控制室內部等電位地網連接。
為達到繼電保護需求，本工程施工中有以下要求：
（1）電網連接處采用放熱熔接，不同銅排間采用搪
錫連接，其長度至少為寬度的2 倍。以此降低接觸電阻，
便于出現故障時電流有效通過，降低故障電流通過電纜
絕緣層導致其燒壞引發火災等不良情況的出現。
（2）對于屏、柜內接地銅排與等電位接地網連接使
用橫截面為50mm2 的銅纜線，銅纜壓接與線芯相符的線
鼻子并搪錫，采用螺栓進行連接。
（3）接地銅排需預留直徑為6mm 的孔徑若干，屏、
柜接地部分采用橫截面為4mm2 的多股銅線與銅纜壓接與
線芯相符的線鼻子連接，連接時應注意均勻分布，單個
螺栓不可連接數量較多銅線。
（4） 在二次電纜基礎上沿氣方向鋪設橫截面為
120mm2 的銅排線，使之成為室外等電位地網。
（5）利用大電流接地點實現等電位接地網和主接地
網的連接，直線距離不小于20mm。
3 設備外殼、基礎接地線
為提高變電站設備運行安全，防止漏電等情況對人體
和設備造成的影響，本變電站設備外殼、基礎等都進行接
地保護。接地材料為銅排線，實際安裝過程中對安裝過
程進行細化，使用專用彎折設備對線體轉彎處進行加工，
避免人工操作導致的人為差異，促進接地施工建立統一
標準。接地銅排線采用記名方式加工，以此提高人員作
業積極性，降低人為疏忽造成的不良，有助于明確責任。
相同設備接地連接需采用同種方式、同樣的彎曲度、同
樣尺寸、同樣的成排方向，并保證工藝美觀性。
4 電纜鋪設工藝
電纜鋪設時變電站電氣工程安裝的重難點，鋪設前需
建立基礎支架。在支架上排放電纜時需保證動力電纜位于
最上層、弱電及光纜放置于最下層，其它層為控制電纜和
通訊電纜。電纜施工建立在現場勘查及施工設計基礎上，
嚴格按照施工計劃展開。具體有以下幾點：
（1）施工前對進入現場的電纜進行抽檢，檢查其外
觀是否存在損傷，并對相關采參數進行核對。最后采用
1000VMΩ 表進行測試。
（2）在鋪設過程中充分利用電纜溝空間結構，空間
分配主要依據電壓等級及保護屏區域展開。
（3）在鋪設電纜過程中設置鋪設順序，并核對所有
電纜相關參數，確保走向合理前提下盡可能讓同類電纜
位于同一層。
（4）在鋪設電纜過程中實時核對電纜鋪設路徑，確
保電纜鋪設整齊性，避免出現電纜交叉等不良，尤其是
電纜溝十字交匯處應注意電纜排布。
（5）在施工中對電纜掛上標識牌，明確電纜型號規
格、起點終點、電壓等。
（6）鋪設電纜至復雜處（交叉、豎井等）位置時應
由專人進行指導，并在鋪設過程進行實時記錄，鋪設完
成后及時對電纜進行固定綁扎，提高電纜工藝美觀。
5 二次接線安裝
二次接線是110kV 變電站接線連接設備中間環節，
為提高二次接線工藝質量應降低調試過程的改線次數，
因此需保證二次接線簡單易行，便于維護。基于此需要
從以下幾點展開工作：
（1）二次接線調試人員應該熟悉施工現場及圖紙，
核對設計方案與實際施工狀況，發現問題應及時反饋，
與設計人員技術溝通。
（2）大面積施工前需挑選具有豐富經驗的施工人員
進行施工示范，并由技術人員進行檢驗，合格后由二次
接線人員進行繼續連接工作。二次接線施工前需由技術
人員進行技術交底工作，在此過程中需明確責任，提高
施工人員積極性。
（3）調試人員在施工中應該全程跟隨施工過程，與
接線工同時展開工作，確保施工現場不缺少調試人員，
有效避免二次接線可能出現的風險。
（4）工藝要求柜內二次接線要與樣板屏保持一樣的
施工工藝，電纜連接時應該在端子排單獨打把，確保電
線排布整齊，對電纜進行編號，確保二次接線一致美觀。
具體施工工藝有以下幾點：
（1）端子部分接線及其內部勾線檢驗應該與圖紙保
持一致，不可誤差較大情況。
（2）元件與導線連接采用螺栓、插接、焊接、壓接等，
連接后應檢查是否牢固，是否可滿足一定大小外力影響。
（3）二次導線連接不可出現接頭外露，導芯線應完
好無損，導線及電纜芯需整齊排布，不出現交叉等不良；
（4）連接配線需整齊清晰，導線需要具有練好絕緣
性，外表觀察無損傷，性能良好。
DOI:10.19537/j.cnki.2096-2789.2017.01.368
2017 年 1 月 Engineering Technology and Application| 工程技術與應用 | ·61·
（5）所有接線端子每側接線需控制其數量，不可過
多或過少。插接端子部分截面積不同的導線不可連接于
同一端子，其連接方式應采用轉接端子進行轉接，并進
行信息標示，便于施工監測及后期維護保養。使用螺栓
連接時應在兩根導線中間加墊片。
6 結束語
110kV 變電站電氣安裝對其穩定運轉有重要作用，
在安裝中應嚴格按照相關標準及技術規范展開工作。在
安裝過程中注重安裝工藝技術性，確保電網運行效率及
運行安全。在施工中必須做到工程前期規劃、施工設計、
過程控制，及時糾正偏差，保證電氣安裝工程高質量完成。
參考文獻：
[1] 劉炳章. 探討某110kV 變電站電氣安裝工程及施工工藝[J]. 能
源建設.2015(4):23-28.
[2] 黃鵬. 關于變電站設備安全運行管理標準化建設的思考[J]. 南
方農機,2016,(1):81.
[3] 楊覆岳, 朱慶祿, 陳亦隆. 變電站擴建工程繼電保護的安全技
術措施[J]. 工程技術研究,2016,(8):174+177.
作者簡介：朱程程（1989-），男，湖北宜昌人，助理工程師，研
究方向：電氣工程。
