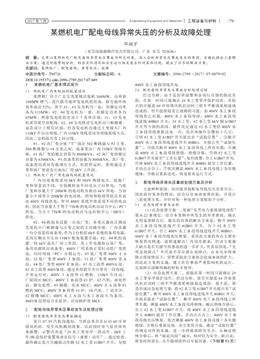

2017 年 7 月 Engineering Equipment and Materials | 工程設備與材料 | ·79·
某燃機電廠配電母線異常失壓的分析及故障處理
鄧翔宇
（東莞深能源樟洋電力有限公司，廣東 東莞 523636）
摘 要：文章以某燃機電廠配電母線異常失壓事故為研究對象，深入分析異常失壓事故發生的原因，并據此提出三套解
決方案。通過對報警的分析，結合實際情況和安全運行相關要求針對具體問題，提出了詳盡的解決方案。
關鍵詞：某燃機廠；配電母線；異常失壓；故障
中圖分類號：TM726 文獻標志碼：A 文章編號：2096-2789（2017）07-0079-02
1 某燃機電廠基本情況簡介
1.1 燃機電廠內電機組的配置情況
某燃機廠位于廣東東莞某鎮總裝機360MW，由兩套
180MW 燃?xì)? 蒸汽聯合循環發電機組組成，聯合循環熱
效率高達52%。其中#1、#3 發電機為一套，其額定功率
各為115MW；#2、#4 發電機為一套，其額定功率各為
65MW。兩套發電機組在設計上有所區別，#1、#3 發電
機采用架空直配線，#2、#4 發電機設發電機出口斷路器。
雖在設計上稍有區別，但各發電機均通過主變接入廠內
110kV 升壓站母線，廠內110kV 母線采用雙母線接線方式，
因此二套機組共有2 回出線。
#1、#2 高廠變分別“T”接在502 斷路器與#2 主變、
504 斷路器與#4 主變之間，高備變由廠內110kV 母線引
接，#1 高廠變的額定容量為8000kVA，#2 高廠變的額定
容量為6300kVA，#1 高備變的容量為8000kVA，高廠變、
高備變均采用有載調壓方式。機組停運時，系統通過主
變和高廠變送電至高壓廠用6kV 工作段。
1.2 燃機電廠內廠用電接線的配置情況
廠內用電系統采用6kV 和380V 兩級電壓。依據廠
變和容量的不同，分別跳轉由不同電壓予以供電：當?shù)?
廠變和容量大于200kW 的電動機負荷由6kV 供電，當容
量小于或等于200kW 的電動機、照明和檢修等低壓負荷
由400V 母線供電；針對400V 系統中將采用不同的電動
機，因此當容量大于等于75kW 的電動機由動力中心（PC）
供電，當小于75kW 的電動機由馬達控制中心（MCC）
供電。
#2、#4 機組各設置一臺高廠變，各變壓器高壓側由
發電機出口斷路器與主變之間的主回路引接。廠內設置
一臺全容量的高備變，作為2 臺機組6kV 系統的備用電源，
其高壓側由升壓站110kV 配電裝置引接；#2、#4 機組設
置一段6kV 高壓廠用工作段，其工作電源取自高廠變，
備用電源取自高備變；400V 廠用系統正常時由低廠變供
電，同時母線（PC）分裂運行，#1 低廠變帶400V Ⅰ A
段；#2 低廠變帶400V Ⅰ B 段；#3 低廠變帶400V Ⅱ A
段；#4 低廠變帶400V Ⅱ B 段；#1 水工段帶400VA 段；
#2 水工段帶400VB 段。通過各母聯開關可帶另一段母線；
正常運行時，400V Ⅰ A 段帶#1 燃機、110kV 升壓站、
廠前Ⅲ區MCC；400V Ⅰ B 段帶#1 爐、#2 汽機、油處理
站、靜電處理、#1 輔樓、化水MCC；400V Ⅱ A 段帶#3
燃機MCC；400V Ⅱ B 段帶#3 爐、#4 汽機、廠前Ⅱ區、
#2 輔樓MCC；400V 水工A 段與水工B 段互為備用，
400VB 段帶綜合水泵房、啟動鍋爐房MCC。
2 配電母線異常失壓事故發生及處理過程
2.1 配電母線異常失壓事故描述
某日07:39 汽機崗?fù)ㄖ?dāng)班技術員在啟動6# 冷卻
塔風機時，發生風機跳閘現象。以此同時電氣監控屏傳
來報警，示警內容是“2# 水工變零序一段動作、6kV 工
作IB 段保護裝置事故總信號（重要）動作”。通過檢查，
最終確認是開關越級動作跳#2 水工變61B07 開關，導致
400V 水工B 段母線失電。
2.2 配電母線異常失壓事故分析處理過程
經過分析，由于監控屏報警和各崗位反饋的情況有
限，在第一時間只能確認2# 水工變零序保護動作，有較
大的可能是6# 冷卻塔風機啟動時三相不平衡或某相接地
造成的。但不能排除其它故障的可能。如400V 水工B 段
母線其它負載；400V 水工B 段母排；400V 水工B 段母
線進線40B01 開關；2# 水工變；#2 水工變6kV 側61B07
開關等方面的原因。最終決定通過#2 水工變給400V 水
工B 段母線重新送電一次，其具體操作步驟如下幾點：
①將#2 水工變61B07 開關搖出至“試驗位置”；②斷開
400V 水工B 段母線進線開關40B01，并搖出至“試驗位
置”；③依次斷開400V 水工B 段母線上所有負載；④測
量400V 水工B 段母排絕緣，絕緣合格；⑤將#2 水工變
61B07 開關搖至“工作位置”，復歸報警，合上61B07 開關；
⑥將400V 水工B 段母線進線開關40B01 搖至工作位置，
手動點擊合上；⑦依次測量400V 水工B 段母線上各負載
絕緣，合格后重新送電，恢復原有運行方式。
3 配電母線異常失壓事故處理方案及分析
上述種種原因，均可能導致配電母線發生異常失壓，
因此面對復雜的情況，結合以往事故處理經驗，可設計
三套處理方案，并針對每一種處理方案做如下分析。
3.1 應急處理方案及分析
（1）應急處理方案一。依據“東莞電力系統調度規程”
第8-22 條規定，結合本案例中所發生的異常事故，確認
無明顯故障點后，提出的具體的解決方案是：斷開400V
水工B 段母線進線開關41B01 開關， 合上#2 水工變
61B07 開關。合上400V 水工B 段母線進線開關40B01，
400V 水工B 段母線電壓恢復。采用此方案的有點主要有
恢復供電快速，能快速解決廠內用電要求；但該方案最
大缺點是有可能導致事故的進一步擴大，究其原因是，“無
明顯故障點”不代表不存在潛在故障點，在未完全將故
障點排除情況下，貿然采取此方案將會造成事故的擴大。
因此此方案的實施，建立在在事故嚴重影響機組運行，
且故障點清晰明確的時候才使用。
（2）應急處理方案二。面臨在第一時間只能確認2#
水工變零序保護動作，經過分析，很有可能是6# 冷卻塔
風機啟動時三相不平衡或某相接地造成的?；诖?，緊
急形成應急處理方案：將#2 水工變61B07 開關搖出至“試
驗位置”，斷開400V 水工B 段母線進線開關40B01 開關，
并將其搖至“試驗位置”。斷開400V 水工B 段母線上所
帶負載，測量400V 水工B 段母排絕緣，確認絕緣合格后，
合上#2 水工變61B07 開關，將400V 水工B 段母線進線
開關40B01 搖至工作位置，手動點擊合上。400V 水工B
段母線電壓恢復。依次測量400V 水工B 段母線上各負載
絕緣，合格后重新送電。該方案優點是：通過“試驗位置”
的規定動作的實施，進一步排除故障發生點，在確定絕
緣合格后，將“疑是風險”減少，相對較為安全。缺點是：
恢復時間很長。且不能排除所以可疑因素。（下轉第93 頁）
DOI:10.19537/j.cnki.2096-2789.2017.07.049
2017 年 7 月 Engineering Equipment and Materials | 工程設備與材料 | ·93·
因素較多，要保證誤差的最小化，就必須要組建專門的
質量檢測小組，采用特殊化檢測工具，不斷縮小檢測誤差，
從而使其滿足工程施工所需，減少質量隱患。
4 工程材料質量控制措施
4.1 采購前的質量控制
首先，工程單位在采購前要對所需的材料數量進行
確定，制定合理的采購計劃，再選擇信譽良好的供應商，
保證所采購的材料質優價廉，盡可能的降低工程造價，務
必要求承包商進行申報，在得到質量監理人員的確認后
方可訂貨；其次，對于市政工程中涉及到的成品、半成品，
不能盲目按照設計圖紙進行采購，必須要查看樣品，保證
配件的規格、大小以及參數等性能符合實際所需，同時還
要對設備清單進行嚴格審核，避免有較大出入，消除不安
全因素；最好，對于工程質量監理人員來說，需要協助承
包單位對材料采購、加工、運輸?shù)日麄€(gè)環節進行科學組織，
并對每一個環節的具體實施進行實時化監督，在材料使
用后剩余部分保管上，也要合理堆放，并做好保護措施。
4.2 采購后的質量控制
首先，如果工程材料屬于是市政工程建設的主要部
分，就必須要在材料進場前進行二次審核和檢測，必要
時還要進行現場試驗，這也是施工質量控制的內在要求；
其次，整個施工過程中所涉及到的所有配件，都必須要
有明確的檢驗合格證和廠家批號，不同材料需要按照不
同檢測方法進行檢驗，如果是因?yàn)檫\(yùn)輸中出現的碰撞擠
壓等所導致的質量缺陷，需要經過技術人員和監理人員
確認后再予以使用；最后，對于標志模糊或質量存在缺
陷的材料，需要由工程的重要程度來決定是否予以使用，
選取一定比例試驗的材料進行追蹤檢驗，以確保質量良
好，而關鍵部位的材料必須全部檢測。
4.3 施工現場的質量控制
工程材料在進入施工現場后，施工單位材料管理人員
要配合工地實驗室檢測人員、監理單位實驗室檢測人員以
及其他管理人員對即將使用或者正在使用的材料進行現
場檢測，按規定頻率進行檢測發現不合格后，及時更換合
格材料，并形成書面記錄報告。例如在道路土石方建設中，
就需要對回填土土壤類型進行現場檢測，掌握其塑性指
數、含水率等指標，杜絕不符合規范要求的土壤使用于
回填路基中，避免后期出現沉降、開裂等質量問題。
5 結束語
城市化進程的加快使得市政工程建設項目數量不斷
增多，在市政工程施工建設中，工程材料是重要的一項
元素，做好這方面的質量檢測和控制可以有效減少施工
問題。由于市政工程材料的復雜多樣，在具體檢測和控
制工作中，需要結合材料自身特性采用專業化檢測工具，
并將檢測誤差控制在最小，從而保證工程施工質量。
參考文獻：
[1] 李黎. 市政工程施工現場管理存在的問題與對策[J]. 工程技術
研究,2017,(4):170+189.
[2] 林軍. 市政工程項目施工質量風險類別及控制研究[J]. 住宅與
房地產,2017,(3):152.
[3] 胡志業. 論市政工程材料的控制[J]. 建設監理,2005,(2):49-56.
作者簡介：高毓輝（1979-），男，工程師，研究方向：市政工程
建設管理。
（上接第79 頁）所以該方案存在風險，如果在機組不運
行的情況下，可以配合檢修人員進行操作，減少后續檢
修工作的時間。
（3）應急處理方案三。在無法獲得更多事故信息的
前提下，也可形成第三種解決預案：斷開400V 水工B 段
母線進線開關40B01 開關，并將其搖至“試驗位置”。
斷開400V 水工B 段母線上所帶負載，測量400V 水工B
段母排絕緣，確認絕緣合格后，合上400V 水工段母聯
41B00 開關。400V 水工B 段母線電壓恢復。依次測量
400V 水工B 段母線上各負載絕緣，合格后重新送電。沒
有特殊情況，暫時不使用6# 冷卻塔風機。最后#2 水工
變61B07 開關搖出至“試驗位置”，等待檢修人員檢查
處理。該方案優點：相對安全?；謴?fù)供電速度比較快。缺點：
非正常運行狀態，后期需倒閘。所以該方案把危險因素
基本排除或避開，減少不必要的操作，使恢復供電的速
度加快。
3.2 方案對比分析
以上三種處理方案針對各自相應的運行狀態，在不同
的時間，不同的母線，不同的負載。在處理過程都有所
區別。作為電氣運行值班人員，必須在盡量短的時間內，
安全的恢復設備的運行。這就要求值班員對全廠所以設備
有較清晰的認知，能短時間做出正確的判斷。結合本次事
故發生在早上起機過程中，機組還需長時間運行，失電
母線沒有重要負載，短時間不會威脅到機組的安全運行。
所以在進行綜合考慮后，使用第三種處理方案更為安全
可靠。
4 結束語
隨著電力工業的不斷發展和人們對環保意識的不斷
提高，燃機電廠將會廣泛的應用在新能源動力行業中，因
而現場對配電母線的故障分析和診斷的要求會越來越高。
在文章所介紹的案例中，要盡快準確的找到引起母線半
段施壓的故障點。利用有限的停機處理機會，果斷的找
出故障點并加以排除，確保機組的正常運行，將損失減
少到最低就顯得尤為重要。本例中故障的診斷不是很困
難，難點在于確定失壓的根源，為此，必須對導致母線失
壓的原因有透徹的認識，熟練掌握各類故障的處理預案，
并對各類預案所導致的后果有清晰的認識，確保在盡短
的時間內，找出故障點實施最佳處理方案。
參考文獻：
[1] 丁可為. 一起倒母操作引起兩母線失壓的分析[J]. 電力安全技
術,2011,(9).
[2] 張靜芳. 惠州供電局放置10kV 母線失壓的保護措施[D]. 華南
理工大學,2008.
[3] 張大猛.220kV 變電站10kV 母線PT 電壓異常研究與改造[J]. 電
工技術,2014,(11).
[4] 任強. 中性點不接地系統電壓互感器二次電壓不平衡的分析
[J]. 甘肅電力技術,2006,(6).
[5] 楊香澤. 變電檢修[M]. 北京: 中國電力出版社,2008.
作者簡介：鄧翔宇（1981-），男，助理工程師，研究方向：任運
行主管工程師。
