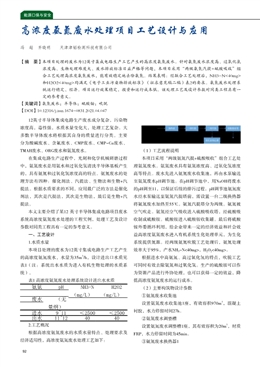

高濃度氨氮廢水處理項目工藝設計與應用

文檔作者：馮超齊曉明文檔來源：天津津韜檢測科技有限公司		更新日期： 2026年05月30日	點擊數：
下載地址：點擊這里	文件大?。?1.25 MB 共2頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共2頁]

本文件共2頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?.25 MB 共2頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：高濃度畜禽養殖廢水處理技術探究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

92
能源環保與安全
12英寸半導體集成電路生產廢水成分復雜，污染物
濃度高，毒性強，水質水量變化大，處理工藝復雜。大
多數半導體廢水將根據其自身的質量進行分類。主要
分為酸堿廢水、含氟廢水、CMP廢水、CMP-Cu廢水、
TMAH廢水、ORG廢水和氨氮廢水。
在集成電路生產過程中，光刻和化學機械研磨過程
中，氨氮廢水是用氨水和過氧化氫清洗半導體基板產生
的，具有氨氮和過氧化氫濃度高的特點。氨氮廢水的處
理方法有四種：催化劑法、汽提法、生物法和生物+汽
提法。根據水質要求的不同，應用最廣泛的方法是催化
劑法，其次是汽提法，其次是生物法，最后是生物+汽
提法。
本文主要介紹了某12 英寸半導體集成電路項目廢水
系統高濃度氨氮廢水處理的工程實例，處理工藝及設計
參數對同類工程具有一定的參考意義。
一、工藝設計
1.水質水量
本項目處理的廢水為12英寸集成電路生產工藝產生
的高濃度氨氮廢水，水量為35m3/h，設計進出口水質見
表1（注：系統出水水質為進入有機生物處理的水質系
統）。
表1 高濃度氨氮廢水處理系統設計進出水水質
氨氮
廢水
pH
（無
量綱）
NH3-N
（mg/L）
H2O2
（mg/L）
進水9~11 ＜2500 ＜2500
出水11~12 40 40
2.工藝概況
根據高濃度氨氮廢水的水質水量特點、處理要求及
經濟適用性，高濃度氨氮廢水處理工藝如下：
（1）工藝流程說明
本項目采用“兩級氨氮汽提+硫酸吸收”組合工藝處
理氨氮廢水。氨氮廢水具有氨氮濃度高、過氧化氫濃度
高等特點。廢水先進入氨氮廢水收集池，再由水泵輸送
至氨氮廢水pH調節池。在pH調節池中，用NaOH將廢水
的pH調至11，以保證后續的排污過程。pH調節池氨氮廢
水經水泵輸送至氨氮汽提塔前，需設置一臺二級換熱器
將氨氮廢水加熱至55℃。氨氮汽提塔分為兩級。氨氮被
空氣吹走。氨氮經空氣吸收進入硫酸吸收塔，經硫酸吸
收制成硫酸銨。硫酸銨進入硫酸銨收集罐。最后將硫酸
銨外委循環利用，給企業帶來一定的經濟效益和社會效
益高濃度氨氮廢水進入有機系統生化處理單元，為生化
系統提供氮源。經兩級氨氮吹脫工藝處理后，氨氮處理
效率大于95%，產水NH3-N<40mg>，H2O2<40mg>。
根據進水中高氨氮、高過氧化氫的特點，吹脫工藝
可同時有效去除氨氮和過氧化氫。生產的硫酸銨可以作
為資源產品進行外協處理，也可以獲得一定的效益，降
低高濃度氨氮廢水的運行成本。
（2）主要構筑物設計參數
①氨氮廢水收集池
設置氨氮廢水收集池1座，有效容積970m3，混凝土
襯膠，水力停留時間27h。
②氨氮廢水調整槽
設置氨氮廢水調整槽1座，其有效容積為20m3，材質
FRP，水力停留時間為45min。
③氨氮廢水換熱器1
高濃度氨氮廢水處理項目工藝設計與應用
馮　超　齊曉明　　天津津韜檢測科技有限公司
【摘　要】本項目處理的廢水為12英寸集成電路生產工藝產生的高濃度氨氮廢水。針對氨氮廢水濃度高、過氧化氫
濃度高、生物處理難度大、廢水排放標準日益嚴格等問題，本項目采用“兩級氨氮汽提+硫酸吸收”組
合工藝處理高濃度氨氮廢水，能有效穩定地去除氨氮。結果表明：經聯合工藝處理后，NH3-N<40mg>
和H2O2<40mg>均滿足《電子工業污染物排放標準》（征求意見稿二稿）表2的要求。氨氮廢水處理系
統運行穩定、經濟。項目運行效果穩定，投資和運行成本低。該處理工藝及設計參數對同類工程具有一
定的參考意義。
【關鍵詞】氨氮廢水；半導體；硫酸銨；吹脫
【DOI】10.12316/j.issn.1674-0831.2021.04.047
93
能源環保與安全
氨氮廢水換熱器1是兩級換熱器的第一級。采用放噴
后的氨氮廢水作為熱源，將氨氮廢水升溫至35℃。換熱
器采用SUS316材質1臺，設計流量35m3/h。
④氨氮廢水換熱器2
氨氮廢水換熱器2是兩級換熱器的第二級，將半導體
廠的蒸汽作為熱源，將氨氮廢水由35℃升溫至55℃。換
熱器采用SUS316材質，設置1套，設計處理量為35m3/h。
⑤一級吹脫塔
氨氮汽提塔通常采用逆流操作，塔上設有一定高度
的填料，以增大氣液傳質面積，便于氨氣從廢水中解
吸。常用填料有拉筋環、聚丙烯球環、聚丙烯空心球
等。氨氮廢水提升至填料塔頂部。分布器用于將水分配
到填料表面。它向下流經填料，并與氣體反向流動?？?
氣中氨分壓隨脫氨程度的增加而增大，隨氣液比的增大
而減小。設置一套一級放空塔，設計規模35m3/h/臺，直
徑3000×h100000mm，玻璃鋼材質，內填拉希環。
⑥二級吹脫塔
一級吹脫塔設置1 套， 設計處理量3 5 m 3/ h / 套，
φ3000×H10000mm，材質FRP，填料為拉西環。
⑦氨氣吸收塔
氨吸收塔常采用逆流操作。塔里有一定高度的包
裝。含有氨氣的空氣從塔的底部進入。硫酸由循環提升
泵提升至填料塔頂部。水通過布水器分布在填料的整個
表面。它通過填料向下流動，與氣體反向流動，吸收
氨，形成硫酸銨溶液。通過測量硫酸銨的循環pH值來測
定硫酸銨的濃度。濃度為25%的硫酸銨轉入硫酸銨收集
罐外協處理。設置1套氨吸收塔，設計規模35m3/h/臺，
直徑3000×h10000mm，采用玻璃鋼，填充拉希環。
⑧硫酸銨收集罐
設置硫酸銨收集罐1座，其有效容積為15m3，材質
FRP。
二、設計特點
1.針對高氨氮、高雙氧水濃度的廢水水質特點，該
工程采用“兩級氨氮吹脫+硫酸吸收”組合工藝處理高
濃度氨氮廢水，同步實現高效、穩定氨氮和雙氧水的深
度去除。
2.針對半導體集成電路行業污染物種類單一、濃度高
的特點，將氨氮汽提廢水作為氮源加入有機廢水系統生化
處理氮源中，降低了生物處理氮源的投加量，同時也降低
了有機廢水的濃度，降低了有機廢水系統的負荷。
3.根據氨氣吹出的特點，采用硫酸吸收法，將吸收
產生的硫酸銨作為外包處理的資源，給企業帶來一定的
效益，降低了氨氮廢水處理系統的運行成本。
三、運行情況
該項目將于2020年6月完工。經過5周的調試，高濃
度氨氮廢水處理系統運行效果良好，出水氨氮濃度穩定
在40mg/L以下，出水H2O2濃度穩定在35mg/L以下，系統
能穩定高效地回收25%的硫酸銨。氨氮廢水處理系統穩
定運行后，進出水水質見表2。
表2 高濃度氨氮廢水系統穩定運行后進出水水質
氨氮
廢水
pH
（無
量綱）
NH3-N
（mg/L）
H2O2
（mg/L）
進水9~11 ＜2500 ＜2500
出水11~12 40 35
四、結論
1.針對高氨氮、高雙氧水濃度的廢水水質特點，該
工程采用“兩級氨氮吹脫+硫酸吸收”組合工藝處理高
濃度氨氮廢水，同步實現高效、穩定氨氮和雙氧水的深
度去除。出水氨氮指標滿足《電子工業污染物排放標
準》中的表2標準。
2.汽提后采用硫酸吸收法，將吸收法生產的硫酸銨
作為資源外包處理。吸收法生產的硫酸銨濃度穩定達到
25%。外包回收后，可以給企業帶來一定的經濟效益和
社會效益。
人們不要單純追求經濟利益，不然對環境和資源的
保護程度必然降低，造成不可收拾的局面。經濟只是社
會進步的一個層面而已，倘若是建立在浪費資源的基礎
上，必然會降低我們的生活的幸福感。穩步實現經濟進
步，實現人與自的協調發展，必然是我們追求的目標。
國家綜合實力靠創新和人才。當今社會是人才培養的關
鍵。國家快速發展的關鍵在于創新。走創新發展之路是
社會發展的基礎。掌握核心科技，占領創新制高點，經
濟穩步發展。創新發展還需要注重生態保護方面，利用
好環保產品。利用可再生資源，節約資源，保護環境，
促進綠色可持續發展。
參考文獻：
[1]仝武剛,王繼徽,劉大鵬.高濃度氨氮廢水的處理現狀與
發展[J].工業水處理,2002
[2]王元月,魏源送,張樹軍.厭氧氨氧化技術處理高濃度氨
氮工業廢水的可行性分析[J].環境科學學報,2013
[3]宋云華.高濃度氨氮廢水處理成套技術工程應用實例
介紹[J].中國農藥,2010
