? 我國的地質結構復雜，常遇有地裂帶，燃氣管道有時也需要穿越地裂斷層地段。地裂縫活動主要為豎向錯動，同時存在一個水平運動分量。鋼管穿越地裂縫，隨著地裂縫運動的增大，管道的軸向應力占主導地位，而彎曲應力相對較小，管道可能出現的破壞為拉伸破壞。管道的軸向應變主要集中在距地裂縫較近的管段上(約6～10m以內)，當發生地震時，斷層錯動，穿越斷裂帶的管段最容易破壞，因此對這部分管段必須加強抗震措施，以確保安全。

一、穿越地裂帶的措施與要求

　　1.當斷層錯動引起管道長度的變化量小于管道最大允許長度變化量時，對管道可不作特殊處理，按一般管道對待。應向有關部門索取具體斷層的勘測資料，了解斷層的部位、等級等有關斷層參數，充分研究分析后確定。
　　2.在滿足一般管段的要求下，管道盡量淺埋。此時作用于管道上的土壓力、縱向摩擦力較小，管道不易變形，可免遭破壞。在斷層地帶的管道，一般情況下埋深不大于0．5～0．8m。

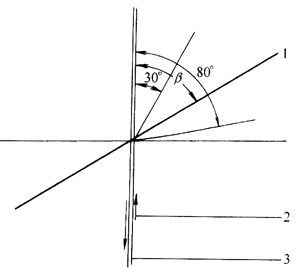

　　3.管道穿越斷裂帶盡可能選擇在最小帶寬處通過，并盡可能不與斷裂帶方向平行敷設。管道斜向穿過斷層時，應使斷裂帶平平與管軸線的交角β控制在30°～80°之間(如圖9-38所示)。這種情況下，管道在斷層活動時處于受拉狀態，不會因壓縮而屈曲破壞。
?

圖9-38 管道穿越斷裂帶敷設
1—管道 2—錯動方向 3—斷層

　　4．采用延性較好的鋼材，Q235A鋼材可以滿足要求。同時，提高現場焊接質量，減少應力集中而降低延性。
　　5．提高管道壁厚，DN600鋼管壁厚不小于10mm，DN≥200mm鋼管壁厚為8mm。
　　6.管溝內回填松散的砂或砂性土、砂礫石，以降低管道與土壤之間的摩擦力，增大管道適應斷層活動的能力。
　　7.在斷層兩側的適當位置處設置固定鎮墩，以確保管道在地震發生時產生彎曲彎形而不是剪切變形，增強管道抵抗斷層活動的能力。
　　8.在斷層區段內，不允許設置造成動力特性不一致的部件，如三通、帝通、閥門及變化管徑、管壁等。
　　9.在斷層區段內敷設管道的管溝應為上寬下窄的梯形溝槽，然后回填砂、砂性土質或砂礫石等。
　　10.在固定鎮墩之間的管段上，設置可適應軸向變形(位移)、水平錯動及下下錯動的波形伸縮節，以適應地震發生時斷層的復雜運動。
