焊接過程中產(chǎn)生的影響人體健康的有害因素，可分為物理有害因素與化學(xué)有害因素兩大類。在焊接環(huán)境中可能存在的物理有害因素有電焊弧光、高頻電磁波、熱輻射、噪聲及放射線等；可能存在的化學(xué)有害因素有焊接煙塵和有害氣體等。

　　一、焊接煙塵

　　在各種影響人體健康的有害因素中，? 由于接觸焊接煙塵的人數(shù)最多，因此焊接煙塵是影響面最大的有 害因素。

　　1．焊接煙塵的來源

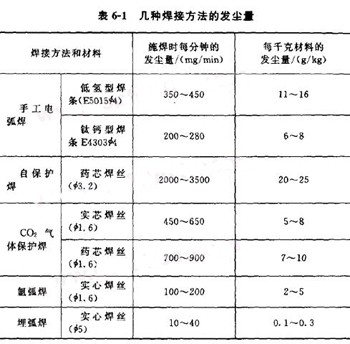

　　（1）熔化焊都要產(chǎn)生煙塵，其中包括煙和粉塵。煙塵的形成過程實質(zhì)上是液態(tài)金屬和焊藥“過熱一蒸發(fā)一氧化—冷凝”的過程。過熱蒸發(fā)物的固體微粒直徑小于0．1／μm稱為煙；直徑在0．1～10／μm之間稱為粉塵。煙塵是明弧焊的一種有害因素，尤其是黑色金屬涂料焊條手工電弧焊、CO₂氣體保護焊以及自保護焊絲電弧焊比較突出，應(yīng)該是防護的重點。表6-1列出幾種焊接方法的發(fā)塵量。

?

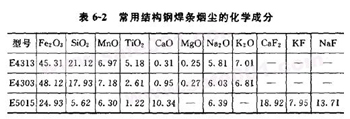

　　(2)焊接煙塵的成分比較復(fù)雜。煙塵中的主要毒物是錳。對于低氫型普低鋼焊條，主要毒物還有氟化物，特別是可熔性氟化物。習(xí)慣上將煙塵成分表示為各種簡單的氧化物與氟化物(見表6-2)。

?

　　(3)各類焊條發(fā)塵量可采用靜電柜集塵和抽氣濾膜或靜電濾膜集塵法測定，前者設(shè)備費用高，測定方法比較費時；后者設(shè)備簡單，使用方便，是目前通常采用的測定焊條煙塵的主要方法。
