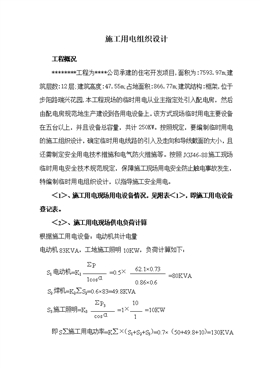

施工用電組織設計

工程概況
********工程為****公司承建的住宅開發項目,面積為:7593.97m;建筑層數:12層;建筑高度:47.55m;占地面積:866.77m;建筑結構:框架,位于步陽路瑞興花園.本工程現場的臨時用電從業主指定處引入配電房，然后由配電房規范地生產建設到各用電設備上，該方式現場臨時用電主要設備在五臺以上，并且設備總?cè)萘浚灿?50KW。按照規定，要編制臨時用電的施工組織設計，確定臨時用電線路的引入及走向和導線截面的大小，且還需制定安全用電技術措施和電氣防火措施等。按照J(rèn)GJ46-88施工現場臨時用電安全技術規范規定，保障施工現場用電安全防止觸電事故發生，特編制臨時用電組織設計，以指導施工安全用電。
＜1＞、施工用電現場用電設備情況，見附表＜1＞，即施工用電設備登記表。
＜2＞、施工用電現場供電負荷計算
根據施工用電設備：電動機共計電量
電動機83KVA，工地施工照明10KW，負荷計算如下：

S2焊機=K2∑S2=0.6×83=49.8KVA

即S∑施工用電功率=K∑×（S1+S2+S3）=0.7×（50+49.8+10）=130KVA

＜3＞電源狀況和負荷分部、導線、電器控制設備的選擇
a、電源進線、施工用電、配電控制由涪陵川東電力集團公司設計安裝，并進行調試運行驗收合格，該電源主要隔離熔斷器200A，電壓輸出值380V，±5%。根據電源狀況和施工用電安全之要求從該電源控制負荷側分別設動力、照明兩個回路，施工現場總配電箱不在設置計量即其它控制儀表裝置。
b、為方便本工程的正常施工用電根據施工現場用電負荷情況和安全規范要求在施工現場，靠公路邊設置配電房和總配電箱，總配電箱內設置動力和照明總控制， 1樓設置混凝土攪拌場和塔吊照明設置第一回路分配電箱；第二回路在底層平面設置鋼筋切割機，用電的分配電箱；第三回路為塔吊專用配電箱；第四回路為移動配電箱， 焊機，振動棒及臨時機具，用電隨樓層的升高而升高；對整個施工現場實行380V、220V照明分別供電，樓梯間和作業層危險區域?qū)嵭邪踩妷簩＞€供電。
C、根據施工設備負荷和配電控制布置情況，各分項供電導線截面，電器選擇布置安裝如下：
一、總配電線路導線截面，電器選擇安裝總配電箱設置：ROT-200溶斷器作電源隔離，總自動空氣開關：D210-250/330一臺，D210-100/330分路空氣開關三臺，工作零線，保護零線在箱體下端選用鋁牌，40×8×600絕緣端子固定分別設置，重復接地線與保護零線相連后與本工程樓對地金屬網最大電阻值不大于4Ω，焊Φ16螺絲，線鼻子壓接牢固。
二、分配電箱導線截面，電器選擇安裝。
1、混凝土攪拌場供電回路導線截面電器選擇。
①電機：15KW，塔燈：3KW
從總配電到混凝土攪拌機距離60米。

SΣ分配電功率=0.7×13=18KVA

即選用3×10+6電纜供電。
分配電箱安裝3×100A閘刀為總電源隔離開關，設D210-100/330總自動空氣開關一臺，D215CF-100/380漏電動作電流50mA總漏電斷器一臺，D212-60自動空開二只，D212-15自動空開二只，在箱體內分別設置工作零線，保護零線30A端子牌，箱體和各開關箱保護零線在總保護零線端子牌壓接牢固，距總配電箱50米外必須重復接地。
2、塔吊設置專路控制，由總配電箱到塔吊開關配電箱，塔吊用線到總配電箱用200米16×3+10電纜供電開關箱內設置，3×100閘刀作總隔離開關，設置三相四線100A斷路漏保護一臺，箱內工作零線和接保護接在端子牌上。
3、 設置一個移動配電箱，從總配電箱引出沿墻邊隨樓層的升高而升高，在箱內設置3×100刀閘作總離開關，設置三要四線100A斷路漏電保護1臺，漏電動著電流500mA動著時間，0.1s，為總漏電保護，同時安裝C63空氣開關2個作電焊用，C32空氣開關2個作攪動棒用，導線配置3×16+10的電纜供電箱內裝設工作零線和保護零線端子牌。
三、開關箱及電器設備控制、導線選擇。
開關箱是對機械設備的管制，使用及施工現場操作人員安全起關鍵性作用，合理配置開關箱及開關箱電器配件、導線選擇，實現“一機、一閘、一箱、一漏”，防止觸電事故發生，對開關箱及電器設備控制，導線選擇作如下要求：
1、固定式設備開關箱、導線、電器控制設備選擇、設備導線選用4×25橡膠軟銅芯線＞3KW、≤7.5KW設備導線選用3×4+1×2.5橡膠軟銅芯線，開關箱與機械設備間距最大不超過3米，距地1.5m安裝，開關箱電荷載選擇合理的橡膠軟電纜，開關箱內設置相應的閘刀作電源隔離空氣開關與該設備額定電流In相適。選用D215LE斷路漏電保護器，漏電動著電流不大于30mA，動作時間0.1s，高靈漏電斷路器，箱內設置接零端子牌箱體與分配電保護零線，連結形成專用保護網。
2、移動開關箱支架用φ12螺絲按牢，架座平穩，高度在0.6m-1.5m之間，導線選用川東電纜，電器配置與固定式配電箱電器相同，對潮濕工作層漏電保護選用漏電動作電流小于15mA，動作時間0.1s，在用移動配電箱時必須徹底隔離箱體電源。
四、鏑燈、磺鎢燈，單相供電配置。
鏑燈屬于夜間施工現場照明主體，固定安裝在施工層最頂部，保證夜間作業照明。導線選用相適應的橡套軟電纜及12×6+1×4設置專用開關箱，箱體內設置2×60閘刀作電源隔離空氣開關C32一臺漏電斷路器32A，漏電動作電流30mA，動作時間0.1s，箱體下設30A保護零線端子牌，開關箱體與配電箱保護零線鏑燈金屬支架相連。
磺鎢燈用木方支架安裝須用特殊照明處，必須固定導線選用3×2.5mm2的橡套電纜，保護零線與支架連結后與固定專用配電箱保護零線相連，必要時，移動燈具，要徹底隔斷燈具電源。
五、局部照明與安全供電
根據施工用電規范要求，施工場地白熾燈安裝高度，室外大于3米，室內大于2.4米以上，低于2.4米用36V安全電壓，根據本工程實際情況，從總配電箱引出3×4的電纜到各處相應的配電箱內作多個場段的照明總配電箱內安裝2×60閘刀作隔離電源用，安裝二相30A的漏電保護分路空開裝C32單相空氣開關。在一樓安裝一臺220V/36V變壓器一臺作樓梯間的安全照明。
＜4＞安全用電技術措施
1、嚴格執行國家GB3806-83和建設部JGJ46-88施工安全用電規范，加強對持證電工管理，精心組織施工用電的設計安裝使用維護工作，做好安全用電運行記錄。
2、執行五線制用電要求，保證“一機、一閘，一漏、一箱”購置合格的電器配件，根據設備荷載情況，正確選擇防止超載、邊流、欠壓、漏電的安全連鎖保護裝置。
3、做好箱與箱，箱與機的保護接零、重復接地、保護接地措施。經常測試接地電阻情況，做好阻值變化記錄。
4、嚴禁上崗操作制度，加強對設備操作者的安全用電教育，發現隱患及時通知專業電工維修檢查，杜絕設備帶病運行。
5、嚴格按照標準要求安裝施工線路和用電設備，做好防水、防潮、防裸露、防事故，搞好用電線路設備的屏蔽保護。
6、認真執行區域供電計劃，對不同區域，不同地點正確選用供電方式，對危險部位采用安全電壓供電，保證設備人身安全。
7、做好防雷、防靜電的技術管理工作，搞好間隙屏蔽防雷裝置技術措施。
＜5＞電氣防火技術措施
根據國家對建設工程電氣防火條例的規定，結合我工程實際情況，本著預防為主，消防結合的方針，我工程電氣防火技術管理辦法如下：
1、對所有電氣線路進行穿阻燃管，金屬總分配電箱刷防火漆，正確選用電氣設備，聯銷保護裝置。
2、嚴格執行操作規程，加強設備線路的安全技術管理，保證設備不超載、不帶病運行。
3、合理選用消防器材，在總配電箱安裝無磷無毒滅火器二只，對分配電箱、開關箱設置干燥沙坑。
4、做到安全用電，節約用電，做到人走燈滅，人離機停。
5、加強巡視制度，做好巡回檢查記錄，發現電氣隱患，及時消除。
6、加強易燃易爆物品的使用和管理，搞好消防培訓教育，嚴格執行監護制度，使之達到安全、經濟、合理、有效的技術措施。

注：施工用電平面布置圖、立面布置圖、接線系統圖附后。

臨時施工用電機械材料計劃表＜1＞

序號	名  稱	數量	功率		序號	名稱	數量	功率
1	塔吊	一臺	35KW		17	32A斷路漏電	10個
2	攪拌機	二臺	15KW		18	3×16+1×10電纜	200米
3	焊機	二臺	49.8KW		19	3×10+1×6電纜	200米
4	振動棒	二臺	2.2KW		20	3×4+1×2.5電纜	300米
5	切割機	二臺	4.4KW		21	4×2.5電纜	200米
6	打磚機	一臺	7.5KW		22	接零保護端子牌30A	10塊
7	打沙機	一臺	7.5KW		23	3×30A閘刀	10把
8	總配電箱	1個			24	60×3閘刀	5把
9	二線分配電箱	4個			25	單相漏電30A	5臺
10	開關箱	10個			26	單相30A閘刀	5把
11	總空開250A	1個			27	2×2.5電纜	200米
12	分路空開100A	5個			28	φ2.5線夾	30個
13	三相四線斷路漏電100A	3個			29	φ16線夾	100個
14	三相斷路漏電100A	2個			30	250A線鼻子	10個
15	3×100閘刀	5個			31	100A線鼻子	30個
16	C63三相分路空開	10個

施工現場臨時用電示意圖

立面供電接線圖

移動配電箱                 移動配電箱

塔機末級配電箱設置圖          各機具末級配電箱設置圖

一級配電箱設置圖
