一、編制依據

《施工現場臨時用電安全技術規范》—JGJ46-2005

《建筑施工安全檢查標準》—JGJ59-99

施工現場的實際情況及周圍環境

二、工程概況

擬建的志高新城.凱旋首府工程由淮南志高實業有限公司投資建設。為了保證在工程施工過程中的安全，根據現場實際情況，在變壓器四周設置防護棚。本工程是工程用電變壓器圍護工程，沿變壓器形狀，周邊離開一定安全距離搭設長度10米，寬度5米，高度約12米的安全防護棚。

三、施工條件

因施工場地制約，變壓器設在離1#樓西面汽車坡道剪力墻直線距離2.8米處，距離自編號1#塔吊直線距離30米，塔吊臂長45米，變壓器在塔吊工作范圍內。根據《施工現場臨時用電安全技術規范》及生產需要，為防止塔吊在運行時對變壓器發生碰撞，決定對變壓器采取四周搭設防護架保護措施，以確保工程安全施工。

?

?

?

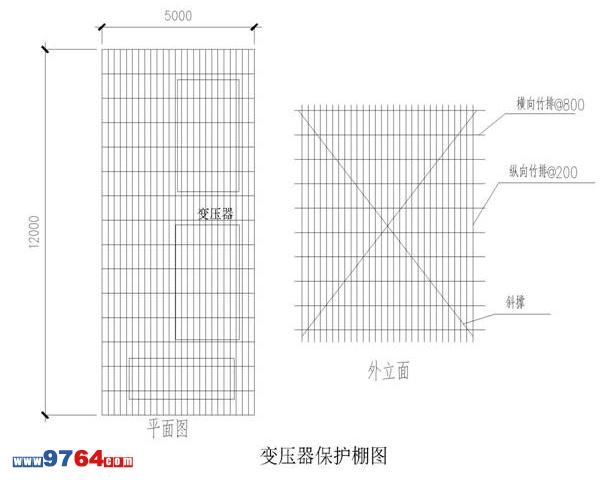

四、防護棚的搭設如下圖所示
?

?

1.???? 材料準備：干竹，竹笆，安全網，纜風繩，鐵絲，水泥，砂石料。

2.???? 工具及人員準備：搭架工具，安全帶、安全帽，搭設專業人員已準備充分。

3.???? 防護棚搭設工序流程

放線→挖坑立桿→固定立桿→綁扎立桿→設置斜撐→滿掛竹笆→滿掛安全網

⑴、立桿

①.?????????? 立桿的底端用C20細石混凝土澆搗硬化。

②.?????????? 立桿挖溝槽寬500mm大端埋深地下1000㎜，上部搭接時大頭與小頭搭接，搭接長度應大于1000㎜，綁扎不少于3道。立桿搭接錯開不小于1000㎜，立桿間距,400㎜，高度為12000㎜；防護架頂板離高壓線垂直距離大于2000㎜，防護架距離變壓器最外側水平間距大于2000㎜。

⑵、橫桿

橫桿綁扎在立桿外側，第一步距地面200㎜，以上間距為800㎜。搭接部位應錯開800㎜，防護棚轉角處水平桿伸出防護棚外不小于100㎜。
