顯然，精餾段操作線方程在~z--y直角坐標圖上的圖形為一條直線。其作法如下：以操作線上兩個特殊點作連線畫出操作線。在式(10—9)中，令X＝X_D。則可算得Y＝X_D。，因此表明點d(X_D，X_D)是精餾段操作線上的一個特殊點該點可在Y-X圖的對角線上由X＝XD。方便地標出，另一個特殊點6由操作線方程的截距求得，即點(0，X_D／R+1)。圖10—4表明由這兩個特殊點連直線做出精餾段操作線的方法。

?

　　三、? 提餾段物料衡算

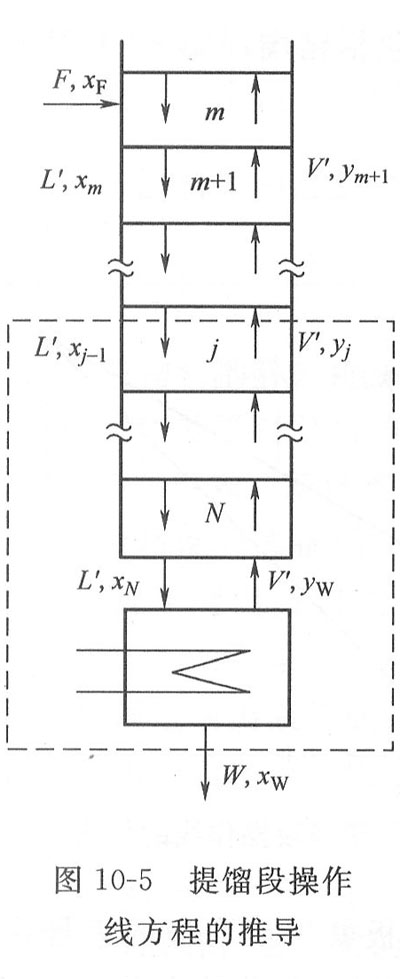

　　如圖10—5所示，在提餾段第j層板以下，包括再沸器這一虛線范圍作物料衡算：

?

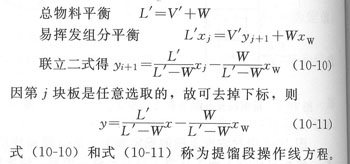

　　式(10—10)和式(10—11)稱為提餾段操作線方程。其意義表明在一定操作條件下，在提餾段內任一了層板流到下一j+1層板的液相組成Xj與從下一層j+1板上到j層板上的氣相組成》Yi+1之間的關系。

　　根據恒摩爾流的假定，提餾段中各板的L′值，當穩態操作時W和zv，也沒定值，因此，式(10—11)在X-Y上的圖形也是直線，并且當X＝X_W，由式(10—11)算得Y=X_W，說明該直線對角線上的(X_W,X_W)點。
?
