一般使用溫度低于100℃和直徑小于DN50的管道可不進行熱應力計算。直徑大、直管段長、管壁厚的管道或大量引出支管的管道，要進行熱應力計算，并采取相應的措施將其限定在許可值之內。

　　(二)? 管道的熱補償

　　管道的熱補償是采用各種措施吸收管道的熱變形量，其基本手段是增加管道的彈性，使管道按設計意圖產生變形或位移，從而降低熱應力，確保管路系統安全。管道的熱補償措施介紹如下。?

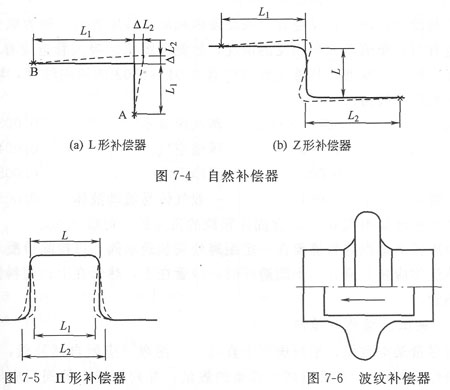

　　利用管道敷設時自然形成的轉彎吸收熱伸長量的稱為自然熱補償，此彎管段稱為自然熱補償器，如圖7—4所示。它與管道本身合為一體，因此最經濟。在管道布置時要充分利用管道的自然補償能力，當自然補償不能滿足要求時，可采用其他熱補償。如：常用的補償器有Ⅱ形和波紋管兩種形式。

?

　　Ⅱ形補償器如圖7—5所示。該補償器耐壓可靠，補償最大，是目前應用較廣的補償器。安裝時要預拉伸(拉伸到L2)或預壓縮(壓縮到厶)，可提高補量一倍，固定支架受力也可減少一倍。

　　波紋補償器如圖7—6所示(為一波形的)，是用鋼板壓制出1—4個波形而成，其特點是體積小，安裝方便，但補償最小，耐壓低。
