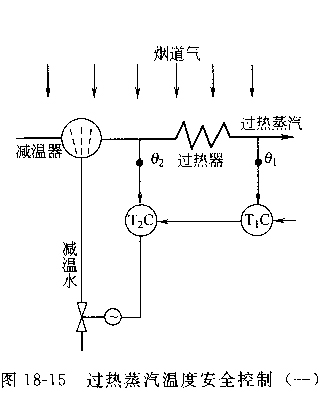

圖18—15的方案是兩個溫度的串級控制。設計該方案的前提是減溫器到過熱器之間有預留孔，允許安裝測溫元件測取θ₂。
?

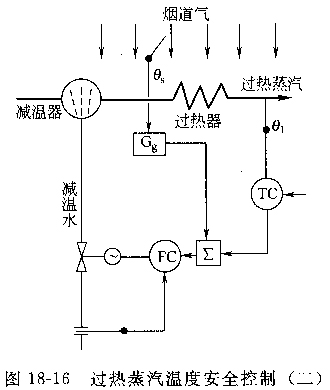

　　圖18—16方案用減溫水流量作副回路。由于鍋爐進水系統往往合用一根總管，然后分兩路：一路作為鍋爐汽包的進水；另一路是減溫水，這就造成鍋爐液位控制系統和過熱蒸汽溫度系統的嚴重關聯。而設置這種流量副回路可大大削弱這種關聯的影響。煙道氣溫度日，往往是該溫度系統的重要擾動，在這里通過設置前饋控制減少它的影響。　

　　需要指出的是，由于不同的工藝情況，過熱蒸汽溫度被控過程的難控程度具有極大差異。假若減溫器采用混合器，而且在減溫器出口又允許安裝測溫元件，對這種情況只要采用圖18—15方案，即能得到很滿意的控制效果。
