經計算地裂縫不同活動速率對管道產生的應力，在實際工程中，設計人員針對各級地裂縫采取了不同的處理措施(針對鋼管)：

4.1　Ⅲ級、Ⅳ級地裂縫

　　高、中壓管道在穿越m級、Ⅳ級地裂縫時，以地裂縫為中心，前后各100m的管道管底埋深控制在1.2-2.1m之間，并以中粗砂作回填土，填至管頂以上300mm；距地裂縫前后50m范圍內不能設支管。

4.2　Ⅱ級地裂縫

　　①高壓管道(PN1.6MPa，DN600)

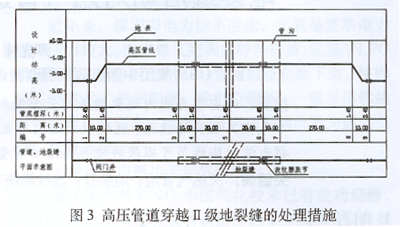

　　西安市天然氣高壓管道經過的II級地裂縫達6處，在穿越Ⅱ級地裂縫時，以地裂縫為中心，設置一段總長60m的管溝，在距地裂縫前后各20m的管道上設置一個軸向型內壓式波紋膨脹節，工作壓力為1.6MPa。管溝內充填松散粗砂，見圖3．

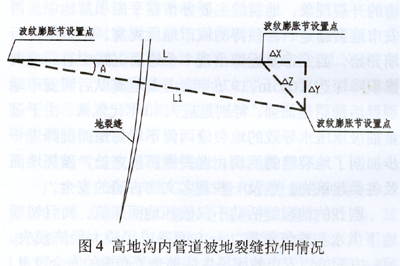

　　管道穿越II級地裂縫，采取如圖3的措施，在地裂縫活動的影響下，產生的變形情況見下圖4。



　　II級地裂縫的垂直活動速率最大為30mm/a，水平引張速率為垂直活動速率的1/3，最大為14mm/a。以最不利情況來討論，則每年地裂縫一側的管道隨地面沉降△Y=30mm，水平拉伸量△X=14mm。
　　由于每年管道沉降所產生的傾角A很小，幾乎可忽略不計，因此只要能消除管道拉伸變形所產生的應力，就可解決問題。
　　兩只波紋膨脹節之間的管道長L=40.Om，發生變形后的管道長為Ll的關系式如下：
　　L1²=(L+△X)²+△Y²　　　(1)
　　公式中：L一兩只波紋膨脹節之間的管道長，m;
　　△X一水平拉伸量，mm；
　　△Y一管道隨地面沉降量，film。
　　當L=40.4m，管道拉伸量△L按如下公式計算：
　　△L=△X+△Z2/2L≈△X(14mm)。
　　選擇的波紋膨脹節的允許軸向位移能大于△XX/2(7mm)，工作壓力為1.6MPa，即可滿足一個活動年的要求。
