②中壓管道(PNO.4MPa，DN200--400)

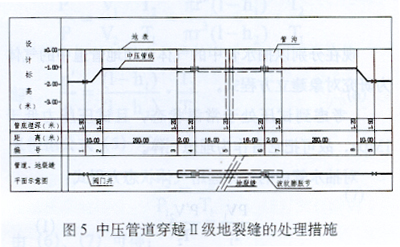

　　中壓管道穿越Ⅱ級地裂縫達14處，在穿越Ⅱ級地裂縫時，以地裂縫為中心，設置一段總長40m的管溝，在距地裂縫前后各18m的管道上設置一個軸向型內壓式波紋膨脹節，工作壓力為0.6MPa。管溝內充填松散粗砂。
　　選擇的波紋膨脹節的允許軸向位移能大于△X/2(7mm)，工作壓力為0.6MPa，即可滿足一個活動年的要求。



4.3　Ⅰ級地裂縫

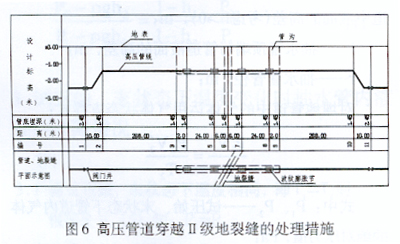

　　①高壓管道(PN1.6MPa，DN600)西安市天然氣高壓管道穿越I級地裂縫有2處，在穿越I級地裂縫時，以地裂縫為中心，設置一段總長64m的管溝(如圖6)，在距地裂縫前后的管道上各設置兩個軸向型內壓式波紋膨脹節，工作壓力為1.6MPa。管溝內充填松散粗砂。
　　選擇的波紋膨脹節的允許軸向位移能大于△X/4，工作壓力為1.6MPa，即可滿足一個活動年的要求。



　　②中壓管道(PNO.4MPa，DN200--400)

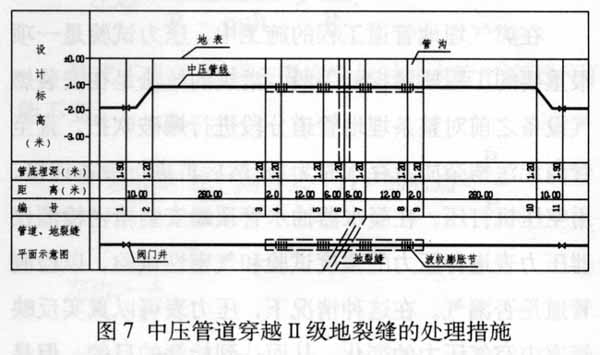

　　中壓管道穿越I級地裂縫有6處，在穿越I級地裂縫時，以地裂縫為中心，設置一段總長40m的管溝(如圖7)，在距地裂縫前后的管道上各設置兩個軸向型內壓式波紋膨脹節，工作壓力為0.6MPa。管溝內充填松散粗砂。
　　選擇的波紋膨脹節的允許軸向位移能大于△X/4，工作壓力為0.6MPa，即可滿足一個活動年的要求。
　　考慮突發事故發生時可進行切斷，在距地裂縫兩端各300m左右處各設閥門井一座，也可與管線上相鄰閥門井結合設置。為防止地裂縫活動引起的管道破壞，每年應對管溝內的管道以及附近的管道進行檢查，重點檢查波紋管是否被破壞。
　　西安市天然氣工程自1997年投產以來，一直運行正常。管道穿越地裂縫處未受到破壞。



5　結論

　　經過幾年的觀察，西安市天然氣管網運行狀況良好，管道穿越地裂縫處由于采取了加設波紋膨脹節等特殊措施，消除了管道被錯斷帶來的安全隱患。

　　目前，在燃?xì)夤こ填I(lǐng)域已出現了可以替代鋼管的PE(聚乙烯)管道，其中SDR11的PE管最大工作壓力可達0.4MPa，由于其具有的良好的柔韌性和伸展性，可代替中壓鋼管應用在穿越地裂縫處，甚至可以應用在整個中壓管網系統中。
