基于探地雷達的公路隧道無損檢測與養護管理

文檔作者：羅雪濤吉銳文檔來源：四川省公路規劃勘察設計研究院有限公司		更新日期： 2026年08月22日	點 擊數：
下載地址：點擊這里	文件大小： 1.76 MB 共3頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共3頁]

本文件共3頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.76 MB 共3頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：泥水平衡法頂管施工技術在市政路橋施工中…

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

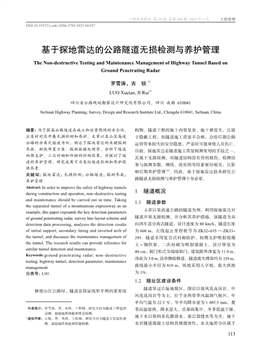

工程技術研究 第10卷 總第180期 2025年2月 工程管理
113
摘要：為了提高公路隧道在施工和運營期間的安全性，
應及時對其開展無損檢測和養護。文章以某山區高速
公路的分離式隧道為例，闡述了探地雷達的關鍵探測
參數、測線布置方案、探測數據處理等，分析了隧道
初期支護、二次襯砌和仰拱的檢測結果，并探討了隧
道的養護管理，研究成果可為類似隧道檢測和養護提
供參考。
關鍵詞：探地雷達；無損檢測；公路隧道；探測參數；
養護管理
Abstract: In order to improve the safety of highway tunnels
during construction and operation, non-destructive testing
and maintenance should be carried out in time. Taking
the separated tunnel of a mountainous expressway as an
example, this paper expounds the key detection parameters
of ground penetrating radar, survey line layout scheme and
detection data processing, analyzes the detection results
of initial support, secondary lining and inverted arch of
the tunnel, and discusses the maintenance management of
the tunnel. The research results can provide reference for
similar tunnel detection and maintenance.
Keywords: ground penetrating radar; non-destructive
testing; highway tunnel; detection parameter; maintenance
management
分類號：U45
修建山區公路時，隧道是保證線形平順的重要結
基于探地雷達的公路隧道無損檢測與養護管理
羅雪濤，吉　銳※
四川省公路規劃勘察設計研究院有限公司，四川 成都 610041
The Non-destructive Testing and Maintenance Management of Highway Tunnel Based on
Ground Penetrating Radar
LUO Xuetao, JI Rui※
Sichuan Highway Planning, Survey, Design and Research Institute Ltd., Chengdu 610041, Sichuan, China
DOI:10.19537/j.cnki.2096-2789.2025.04.037 .
構物。隧道工程的施工內容復雜、施工難度大，且屬
于隱蔽工程，如隧道施工質量不合格，會給后期公路
運營帶來較大的安全隱患，嚴重時可能導致人員傷亡。
目前，探地雷達是隧道施工質量檢測常用的手段之一，
其屬于無損檢測，對隧道結構沒有任何損傷，檢測結
果與探測參數、測線、波形圖等因素密切相關，且影
響后期養護管理[1]。因此，基于探地雷達技術研究公
路隧道無損檢測與養護管理十分必要。
1 隧道概況
1.1　隧道參數
文章以某高速公路的隧道為例，利用探地雷達對
隧道開展無損檢測，并分析其養護措施。該隧道為雙
向四車道分離式隧道，設計速度為80 km/h，隧道長度
為660 m，左線起止里程樁號為ZK32+635 ～ ZK33+
295。隧道采用復合式襯砌防護，初期支護噴射混凝
土+ 鋼拱架，二次襯砌為噴射混凝土，設計厚度為
40 cm，洞門形式為端墻洞門，建筑限界凈寬為11.0 m、
凈高為5.0 m，設單側檢修道。隧道最大埋深約為110 m，
曲線最小半徑為810 m，縱坡采用人字坡，最大縱坡
為1%。
1.2　隧址區建設條件
隧道穿過丘陵地貌區，圍巖以強風化花崗巖、中
風化花崗巖等為主，位于亞熱帶季風溫潤氣候區，年
平均氣溫為22.5 ℃，年平均降水量為1 805.5 mm，夏
季高溫濕熱，降水量大，且暴雨集中，冬季低溫干燥。
地下水以第四系孔隙潛水、基巖裂縫水等為主，地下
水對隧道混凝土結構具微腐蝕性，水文地質分區屬于
作者簡介： 羅雪濤，男，本科，工程師，研究方向?yàn)樗淼拦こ瘫O(jiān)控
量測、超前地質預報和質量檢測。
※ 通信作者： 吉銳，男，本科，工程師，研究方向?yàn)樗淼拦こ瘫O(jiān)控量
測、超前地質預報和質量檢測。
工程管理 2025 年 第04 期 總第180 期 工程技術研究
114
中等富水區。
2 探地雷達的檢測原理及關鍵參數
為了保證隧道支護質量，擬利用精度高、穩定性
強、操作界面簡單的RAMAC X3M 探地雷達檢測初支
和二襯的施工質量。
2.1　檢測原理
探地雷達主要利用發射天線發射的高頻脈沖電磁
波檢測隧道病害。當電磁波進入混凝土襯砌后，會不
斷向前傳播[2]。如遇到不連續界面或性能有差異的界
面，一部分電磁波會被反射，另一部分電磁波會繼續
向前傳播，直至電磁波能量完全消散，探地雷達電磁
波傳播如圖1 所示。隨后，檢測人員從探地雷達中導
出檢測數據后，利用專門軟件處理波形圖，并據此判
斷隧道缺陷的空間分布情況。
圖1　探地雷達電磁波傳播示意圖
2.2　關鍵探測參數
（1）天線中心頻率。探地雷達的天線中心頻率不
同，電磁波的穿透能力不同，應結合實際探測需求選
擇。在探測深度滿足要求的前提下，盡量選擇中心頻
率低的天線。在制訂檢測方案時，應初步擬定天線中
心頻率，計算探測深度。如計算的探測深度大于實際
目標深度，說明選擇的天線中心頻率可行。否則，應
降低天線的中心頻率繼續試算[3]。天線中心頻率f 的計
算公式如下：
（1）
式中：x 為探測深度；ε 為介質的介電常數。
隧道介電常數參考值如表1 所示。
表1　隧道介電常數參考值
（2）時窗。探地雷達時窗是指數據采集開始至結
束的時間長度，其決定了電磁波在介質傳播中的雙程
走時。時窗W 取決于最大探測深度dmax 和電磁波的傳
播速度v，三者之間的關系可用式（2）表達：
（2）
式中：K 為時窗計算系數，取1.3。
考慮到現場情況的不確定性，如底層與勘察設計
不符，時窗要預留30%[4]。
（3）采樣率。采樣率是用于表示相鄰采樣點之間
的時間間隔。如果采樣率過高，則采樣點數據的采集
速度不易控制。如果采樣率過低，則可能導致采集的
數據不完整，檢測結果不準確。根據耐奎斯特采樣定
律，采樣率可取天線中心頻率6 倍，兩者之間的關系
可用式（3）[5] 表達：
（3）
式中：Δt 為采樣率。
（4）系統增益。電磁波在隧道中傳播時會遇到各
種不同的介質，傳播能量難免出現損耗，使接收天線
接收到的反射波信號微弱。為了彌補電磁波的能量損
失，提高電磁波反射信號的強度，可通過改變系統增
益的方法對深部信號進行加強。
3 探地雷達檢測的要點
3.1　隧道測線布置
在隧道無損檢測前，組織專業技術人員在現場詳
細踏勘，收集隧道設計圖紙、施工方案、施工記錄等
基礎資料，做好隧道里程標記，并據此布置探測測線。
公路隧道初支和二襯質量檢測時，可布置5 條測
線，拱頂1 條，左側和右側拱腰各1 條，左側和右側
邊墻各1 條，測線水平向間距控制在8 ～ 10 m。公路
隧道仰拱質量檢測時，在隧道中心線兩側各布置1 條
測線即可，且左側和右側測線距隧道中心線的距離控
制在2 ～ 3 m。隧道測線布置方案如圖2 所示。如檢
測期間發現支護或仰拱不合格，可適當增加測線。
3.2　探地雷達數據處理
隧道施工現場的環境復雜，會使探地雷達采集的
原始數據中包含各種噪聲，噪聲甚至?xí)采w掉有效信
息。為了解決這一問題，需對原始數據進行處理，具
體處理措施如下：
（1）零點歸位。零點歸位是將起跳波的位置調
介質類型介電常數
空氣1
水80
花崗巖4 ～ 6
混凝土 4 ～ 20
工程技術研究 第10卷 總第180期 2025年2月 工程管理
115
為零點，并以新的零點計算探測目標體距介質表面的
距離。
（2）增益調整。為了強化探測目標體周圍的信號，
要進行局部增益調整，即將時窗劃分成至少5 段，分
別設置增益參數。
（3）數字濾波。數字濾波是利用頻譜信息的不同，
將雜波和干擾波清除干凈，濾波方法可選擇非遞歸型
濾波和遞歸濾波。
4 隧道無損檢測結果
（1）初期支護。由雷達波可知：隧道初期支護噴
層背后有連續的強反射信號，反射波振幅明顯增大，
雷達圖像呈弧形狀，這說明初期支護背后有“空洞”。
隨后，對初支混凝土進行破檢，發現空洞是超挖未回
填引起。
（2）二次襯砌。利用探地雷達對該隧道左洞和右
洞的二次襯砌厚度進行檢測，該隧道左洞和右洞的二
次襯砌厚度均小于設計值（40.0 cm）。左洞二次襯砌厚
度的最大值為39.6 cm，最小值為35.5 cm，平均值為
37.7 cm ；右洞二次襯砌厚度的最大值為39.9 cm，最小
值為38.6 cm，平均值為39.4 cm。相對于左洞，右洞
的二次襯砌施工質量更高，但仍有待改進。
（3）仰拱。該隧道仰拱沿深度方向的波形不均勻，
距地表80 ～ 115 cm 處的波形較雜亂，這說明該區域
仰拱回填的混凝不密實。
5 隧道養護管理
我國公路隧道工程普遍存在“重建設、輕養護”
的問題。公路隧道的養護是一項系統、復雜的工作。
為了保證隧道的運營質量，應采取以下措施。
5.1　加大隧道檢查力度
隧道檢查包括日常性檢查、定期檢查等，可以及
時發現隧道的病害及設備損傷問題。對于標志、標牌、
照明燈等物件，其損傷容易被發現，可開車日常巡查。
對于隧道砌襯、洞門等土建結構的損傷，養護人員需
攜帶專門測量工具定期檢查。
5.2　加強隧道預防性養護
預防性養護就是在隧道病害發生前采取一定的養
護措施，具體如下：（1）定期檢查隧道排水系統，如
發現排水溝淤積雜物，要及時疏通；（2）定期檢查隧
道襯砌開裂情況。對于非結構性裂隙，可用水泥漿或
水泥砂漿。對于結構性裂縫，要進行加固；（3）定期
檢查臨時設施，如發現損傷，應立即安排施工人員修
復，以免影響行車安全。
5.3　建立隧道養護信息庫
目前，隧道養護信息統計多基于辦公軟件，在
信息傳遞過程中易出現錯誤。如條件允許，隧道管
養單位應建立養護信息數據庫，實時記錄隧道運營期
間的病害、檢查時間、預防性養護措施和時間等，并
上傳至云平臺。具有全線的管理人員和技術人員可利
用App 查閱養護信息，為后續制訂隧道養護方案提供
依據。
6 結論
（1）探地雷達利用電磁波的反射檢測隧道病害，
對隧道結構無損傷。在檢測前，要在隧道拱頂、拱腰、
仰拱等位置布置多條測線。
（2）探地雷達的天線中心頻率、時窗、采樣率等
參數不宜過大或過小，應結合介質介電常數、探測深
度等確定。
（3）經檢測，該隧道的初期支護局部存在空洞區，
但二次襯砌的厚度小于設計值。
（4）為了提高隧道養護質量，應做好隧道檢查、
隧道預防性養護、建立隧道養護信息庫等工作。
參考文獻
[1] 劉遠.地質雷達無損探測技術在隧道檢測中的應用研究[J].工程
技術研究，2024，9（15）：75-77.
[2] 陶學紅，趙少鵬，劉軍.無損檢測技術在運營地鐵隧道結構病害
檢測中的應用[J].地基處理，2023，5（增刊1）：126-130.
[3] 張秀娟，陳國真.無損檢測技術在隧道工程測量施工中的應用研
究[J].交通建設與管理，2023（3）：144-145.
[4] 楊潤超，繳剛，付振宇.普通干線公路橋梁與隧道養護管理科學
決策技術研究[J].北方交通，2023（3）：92-94.
[5] 汪武國.高速公路橋梁與隧道養護管理的現狀與對策[J].中國公
路，2022（13）：106-108.
Z—隧道支護；Y—隧道仰拱。
圖2　隧道測線布置方案示意圖
