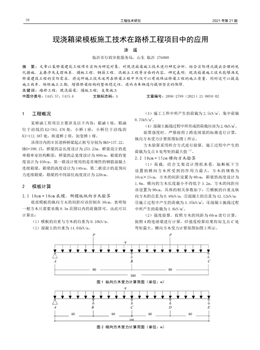

58 工程技術研究 2021 年第 21 期
現澆箱梁模板施工技術在路橋工程項目中的應用
涂 遙
臨沂市行政審批服務局，山東 臨沂 276000
摘　要：文章以某橋梁建筑工程項目實例為研究對象，對現澆箱梁施工技術進行研究分析，結合實際情況提出合理的優
化措施，主要涉及支撐體系、模板工程、鋼筋工程、混凝土工程等方面的內容。研究表明：現澆箱梁施工技術能夠滿足
橋梁建設工程的實際需求，將這種施工技術運用在橋梁工程中不僅可以有效保證橋梁工程的施工質量，同時還可以提高
施工效率、縮短施工工期，增強橋梁結構的整體穩定性，進而為車輛通行提供堅實的保障。
關鍵詞：路橋工程；現澆箱梁；模板工程；支架施工
中圖分類號：U445.57；U415.6 文獻標志碼：A 文章編號：2096-2789（2021）21-0058-02
1 工程概況
某橋涵工程項目主要涉及以下內容：箱涵1 座，箱涵
位于沿線的K2+761.476 處，小橋1 座，小橋位于沿線的
K3+112.387 處，匝道橋2 座，加寬橋1 座。
該項目內的H 匝道橋橋梁起止樁號分別為HKO+137.22、
HKO+390.15，橋梁的總長度設計為253.23m。橋梁設計的是
單箱單室結構斷面，橋梁的總寬度設計為800cm，箱梁的寬
度設計為450cm。第一聯設計使用的是常規性的鋼筋混凝土
連續箱梁，箱梁的高度設計為140cm，第二聯設計的是預應
力連續箱梁，箱梁的中間部位高度設計為220cm。
2 模板計算
2.1 10cm×10cm 底模、側模板縱向方木驗算
底部模板的縱向方木的間距應該控制在30cm，表明每
一根方木只需要承載0.3m 范圍以內的荷載即可，由此可以
計算出：
（1）模板的自重與方木的自重為0.10kN/m。
（2）混凝土的自重為14.04kN/m。
（3）施工工程中所產生的荷載為2.5kN/m2，集中荷載
0.75kN/m2。
（4）混凝土振搗過程中所形成的荷載應該為2.0kN/m2。
驗算強度時，嚴格按照2 跨連續梁的標準進行計算，
縱向方木受力計算簡圖如圖1 所示。
方木驗算采用組合方式進行驗算，施工過程中產生的
荷載為支點B 處彎矩的最大值[1]。
2.2 10cm×15cm 橫向方木驗算
（1）荷載。結合支架設計圖紙來看，隔斷板下方
設置的橫向方木所受到的作用力最大，方木的規格為
10cm×15cm，方木的間距設置為80cm，箱梁的高度設計為
1.8m。橫向的方木長度最小不得低于3.2m，方木的間距應
該設置為90cm。具體的相關參數如下：①模板的自重及縱
向方木的自重為0.48kN/m；②混凝土的自重為42.12kN/m；
③施工過程中產生的荷載為1.35kN/m2；④混凝土振搗過程
中所產生的荷載為1.8kN/m2。
（2）強度驗算。按照方木的間距為60cm 進行計算，
按照4 跨連續梁進行計算，經強度檢算結果得知支點C 處
彎矩最大。橫向方木受力計算簡圖如圖2 所示。
圖1 縱向方木受力計算簡圖（單位：m）
圖2 橫向方木受力計算簡圖（單位：m）
P P
A B C
q
A C D E
q
B
2021 年第 21 期 工程技術與應用 59
2.3 碗扣式鋼管滿堂支架荷載計算
碗扣式支架的設置大致可以細分為以下兩種不同的情
況：隔斷梁、腹板部位設置立桿，每一立桿所占尺寸大小為
60cm×90cm，立桿之間的水平距離設置為120cm；懸臂板部位
的立桿水平間距為120cm。由此可以計算出：①底部模板的
自重為0.339kN/m2；②側面模板的自重為0.348kN/m2；③內
部模板的自重為0.374kN/m2；④施工過程中產生的荷載為
1kN/m2；⑤混凝土振搗過程中產生的荷載為2kN/m2。
（1）隔斷板、腹板部位的立桿間距最大處所受到的荷
載為0.86kN；現澆結構梁高1.8m；施工過程中產生的荷載
為0.54kN；混凝土振搗過程中產生的荷載為1.08kN；荷載
組合為27.75kN。
（2）懸臂板部位的立桿間距最大處所受到的荷載為
1.29kN；現澆結構梁高0.6m；施工過程中產生的荷載為
0.81kN；混凝土振搗過程中產生的荷載為1.62kN；荷載組
合為16.36kN。
3 模板、支架施工技術
3.1 支架安裝施工工藝
（1）支架安裝之前應該檢查各個連接件的質量，保證
連接件不會出現彎曲、腐蝕等質量缺陷。碗扣連接件的銷
子必須使用專用銷子。檢查碗扣件的質量說明書，檢車其
是否符合設計要求。
（2）碗扣式支架在安裝的過程中應該沿著橫橋方向及
順橋方向設置剪刀撐，兩個方向所設置的剪刀撐的間距全
部按照2m 進行設置，剪刀撐的斜支撐與地面之間的角度應
該控制為45°，支架底部與墊層之間的接觸面避免牢固，
此外，鋼管連接也應該符合相關規范要求。
（3）在安裝碗扣支架之前，先進行測量放線，合理布
置底部托板，然后開始安裝支架。當?shù)谝粚影惭b作業完成后，
施工單位應該對底部的平整度進行檢查，假若檢測不合格，
則應該對其采取進一步的處理。立桿還應該設置橫向支撐
與豎向支撐。通常情況下，支撐應該按照每4 排一個間隔
進行設置，傾斜的角度控制在45°～ 60°較合適[2]。
3.2 梁模板施工
（1）底模鋪設。支架安裝完成以后，開始安裝現澆模
板，首先應該對底部模板的邊線進行測量放線，然后嚴格
按照標準化的施工工序?qū)Φ撞磕０暹M(jìn)行鋪設。若將底部模
板作為分配梁時，則應該將其間距控制在30cm，分配梁的
上方應該鋪設木板。若木板鋪設完成后存在局部縫隙，則
可以使用小木塊進行填充。對于可以調節的頂部托板而言，
托板的高度應該控制在托座長度的1/3 以下，以此保障架
子頂部的穩定性。在安裝底板的過程中，應該對底板的高
程進行多次檢測，若出現偏差則應該立即進行調整。此外，
還需結合設計圖紙的要求，對支架進行預壓處理。
（2）立外模。在安裝外部模板的過程中，應選擇使用
木夾板，木夾板的尺寸為1220mm×2440mm×18mm，木模板
背面應該裝訂方木愣，方木楞裝訂的間距保持在50cm 即可，
使用鋼管直接對外部模板進行加固。
（3）鋼筋制作安裝。在制作安裝鋼筋時，確保鋼筋加
工場地的地基具備較高的承載能力，同時滿足設計圖紙的
要求。結合設計圖紙調整完外模板后，安裝底板模板及腹板，
當所有的鋼筋安裝完成以后，對其進行質量驗收。在驗收
合格的情況下，開始安裝內部模板，最后綁扎頂板部位的
鋼筋。在綁扎鋼筋時，確保鋼筋的間距符合設計圖紙的要求，
同時鋼筋的搭接長度、焊接的厚度等相關技術參數也必須
滿足相關設計要求[3]。
（4）混凝土施工。當模板工程及鋼筋工程施工完成以
后，開始進行混凝土施工，混凝土澆筑的過程中，應該保
證混凝土入模的溫度滿足設計要求，這樣可以有效保證混
凝土澆筑后的均勻性與和易性。連續澆筑混凝土，相同部
位的混凝土澆筑盡可能一次成型，混凝土澆筑完成以后不
得出現漏筋、空洞現象。混凝土澆筑的過程中還應該持續
性地進行振搗，振搗作業應該遵循快插慢拔的原則，避免
振搗過程中出現振搗棒接觸到鋼筋或預埋件。除此之外，
還應該對支架的沉降量進行檢測，委派專人進行觀測，并
做好詳細的沉降記錄，一旦發現異常，應該立即采取有效
的措施進行處理。
4 結束語
綜上所述，城市橋梁建設項目施工過程中，實際施工
往往會受到原地形、地貌、交通等多方面因素的影響，導
致施工難度增大。現澆箱梁的形式完全滿足空間曲線的特
征，因此該項目內可以不需要額外設置預制場地。在經過
全面的研究分析以后，該項目決定使用碗扣式支架施工方
式，通過編制合理的施工方案，加大對施工現場的管理力度，
有效提高了施工質量，同時也為類似工程項目施工積累了
寶貴的經驗。
參考文獻：
[1] 牛洪勇. 大跨度連續箱梁邊跨現澆段支架施工技術[J]. 工程
機械與維修,2021(1):130-131.
[2] 陳楠坤. 市政路橋工程現澆箱梁模板施工技術探討[J]. 住宅
與房地產,2020(15):214.
[3] 胡家敏. 高速鐵路支架現澆箱梁臨近城軌施工技術要點[J].
工程技術研究,2020,5(9):83-84.
作者簡介：涂遙，男，本科，工程師，研究方向為交通工程。
