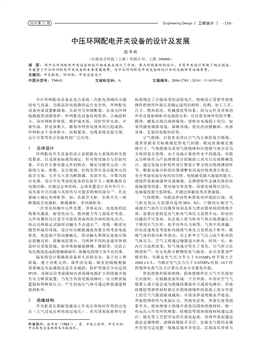

2018 年 11 月 Engineering Design | 工程設計 | ·159·
中壓環網配電開關設備的設計及發展
殷華新
（庫柏電子科技( 上海) 有限公司，上海 200000）
摘 要：對中壓環網配電開關設備的設計相關要求進行了介紹，重點對絕緣結構設計、負荷開關設計等做了相應闡述，
并展望了中壓環網配電開關設備的未來發展趨勢，為中壓環網配電開關設備的設計和優化提供有效地參考。
關鍵詞：中壓配電；環網柜；開關設備設計
中圖分類號：TM643 文獻標志碼：A 文章編號：2096-2789（2018）11-0159-02
作者簡介：殷華新（1982-），男，中級工程師，研究方向：
中壓配電設備絕緣及滅弧技術。
中壓環網配電設備是電力系統二次配電領域內關鍵
的電氣設備。為提高供電線路的運行安全性，環網配電
設備內部設置斷路器、負荷開關和熔斷器，從而為環網
線路提供故障保護。環網配電設備結構簡單，占地面積
小。該環網柜價格低、維護成本低，同時性價比高、可
靠性高、供電參數大。隨著環網供電技術的日趨成熟，
環網柜由于其體積小、結構緊湊、電纜系統安裝方便、
運行可靠等優點而被得到廣泛應用。
1 總體設計
環網配電開關設備的設計是根據電力系統的相關使
用要求，以及國家標準的規定，針對使用場合與控制對
象，并結合主要電器元件的特點，確定功能單元的一次
接線方案、參數、安全級別、結構類型以及功能單元的
組合方案，主開關大多為斷路器、負荷開關，少數為組
合電器。設計中先考慮較復雜的負荷開關+ 熔斷器組合
電器回路，以確定總體結構、總體布置設計及外形尺寸，
而負荷開關回路與其則有盡可能多的相同部分[1]。在此
基礎上確定各種柜型，如：負荷開關柜、負荷開關+ 熔
斷器組合電器柜、斷路器柜、多回路柜等。
一次導電回路中元件布置、導體走向、電連接的結
構要從載流、耐受電動力、散熱能力等方面綜合考慮。
元件布置時應注意盡可能有效地利用合閘時的電動力，
保證動熱穩定試驗時動觸頭不會退出[2]。母線一般采用
圓型和扁形母線，設計時應根據通流容量合理考慮電流
密度。電連接中的動靜觸頭、滑動觸頭和固定連接應保
證接觸良好，接觸電阻要小。當兩種不同的金屬導體相
連時應采取措施，如導體接觸面搪錫、鍍銀等，以防止
電化腐蝕造成的接觸面破壞、接觸電阻增大等不良結果。
隔室的設計要確保設備和人員的安全，易于加工和
組裝，便于內配元件、部件的安裝。隔室的隔板根據
需要確定為金屬的還是非金屬的，防護等級至少應達到
IP3X，各隔室應考慮限制內部故障電弧擴大的措施并裝
有壓力釋放裝置。當發生內部電弧故障時，壓力釋放裝
置限制和釋放壓力，產生的高壓氣體可通過釋放通道釋
放到柜外。
2 絕緣結構
開關柜需長期耐受最高工作電壓和短時作用的過電
壓（大氣過電壓和內部過電壓），有關國家標準和行業
標準規定了應能承受的試驗電壓。絕緣設計需要考慮絕
緣件的使用環境以及確定適用的材料、結構、加工工藝、
尺寸、散熱狀況、機械強度等因素。因?yàn)樵皩?dǎo)體的
外形直接影響柜內電場的分布，應注意導體外形的平整、
圓滑，避免出現尖端和棱角，使柜內電場趨于均勻，如
采用圓角銅排母線、圓棒母線，優化的動靜觸座、內部
導體、支架的電極形狀等。
空氣絕緣：目前多采用以空氣為主體的復合絕緣，
通常依據有關標準規定的電氣間隙、爬電距離確定絕
緣尺寸。氣體絕緣為采用氣體絕緣和以絕緣氣體介質為
主體的復合絕緣。由于電場計算軟件水平的提高，有限
元分析將作為產品絕緣設計的輔助工具可以實現精確設
計。通過電場分析軟件進行數值計算尋找出絕緣薄弱環
節，根據電場分析的結果調整布局或結構來進行優化。
充分考慮電場分布的均勻性、電極耐受最大場強的能力、
絕緣件表面場強和內部場強、支撐絕緣件金屬殼體的表
面場強等因素，使電場分布改變，局部電場得以均勻，
電場強度最大值降低，并通過屏蔽技術改善場強。
氣體絕緣：為提高密封性和降低對環境的污染，充
氣柜在低壓力范圍內選用SF6、N2、干燥的壓縮空氣
或混合氣體作主回路導體間及其與密封箱體間的絕緣介
質；需要注意的是充氣柜內氣體壓力雖然不高，但密封
問題仍不可忽視。從宏觀上看當柜內氣體出現泄漏壓力
下降到大氣壓時，似乎內外壓力相等，氣體不再泄漏。
但從滲透角度考慮柜內絕緣氣體壓力顯然高于柜外，絕
緣氣體仍將向柜外滲出，反之柜外空氣壓力高于柜內的
氣體壓力，空氣又將通過縫隙進入柜內。時間一長，柜
內壓力雖然沒變，但氣體成分發生了變化，空氣所占比
例增加[3]。對無電弧分解物的充氣隔室，水分含量須嚴
格控制，當額定充氣壓力不大于0.05MPa 時不得大于
2000μL/L，當額定充氣壓力大于0.05MPa 時按-10℃時
的飽和水蒸氣壓力計算出其水分含量允許值。
界面絕緣和固體絕緣：固體絕緣件在大氣中直接相
互對接時，在接觸表面形成一個分界面，若存在空氣氣
隙那么就可能會成為絕緣的薄弱環節或放電路徑，若將
硅橡膠等彈性材料緊壓在固體絕緣件的表面上使分界面
上的空氣氣隙消除或減短，可使該界面絕緣水平提高。
界面絕緣特性與表面壓力、界面光潔度、界面長度等因
素有關。固體絕緣主絕緣介質使用固體絕緣材料，將一
些高壓元件用環氧樹脂、硅橡膠等固體絕緣材料通過澆
注、硫化等工藝把帶電的芯部包起來，再將外表面通過
液態金屬噴鍍、澆鑄硅橡膠半導層、加裝無氣隙的金屬
外殼等方法設置一接地層或半導電層，芯部高壓導體與
·160· | 工程設計 | Engineering Design 2018 年 11 月
接地的金屬層或半導電層間靠固體絕緣材料維持耐受電
壓。那么安全等級得以提高，還可將一些高壓元件放置
在隔室外部，減少元件間的距離，更方便使用。
3 機械傳動與鎖定及聯鎖
機械傳動主要包括斷路器操動機構、隔離開關、接
地開關以及門連鎖等幾個方面的運動傳遞、鎖定或聯鎖。
目前主要從傳動的原理、布局、驅動桿受壓力還是拉力、
跨距、齒輪或連桿的傳動比、傳動角度與行程、機械效
率、減少零件數、減小操作力等方面進行優化、簡化，
使受力更加合理、傳動更可靠、外觀更加簡潔、易于安
裝、操作輕松穩定。為了防止操作人員的誤操作，開關
柜都具有一整套防誤操作的聯鎖裝置保證設備的正常操
作程序，以實現“五防”聯鎖功能。實現聯鎖的方式主
要有機械聯鎖、電氣聯鎖、微機型軟件編程聯鎖等方式。
機械聯鎖采用杠桿、連桿、擋板、滑塊等機械零部件組
成閉鎖，只能按預定程序操作，因具有直觀、操作簡便
和可靠性高的特點，在設計時應優先采用。若需要聯鎖
的元件相隔較遠或機械聯鎖不易實現的情況下，可采用
電氣聯鎖的方式。微機軟件編程聯鎖是智能化開關柜的
產物，隨著微機型保護控制單元的出現，微機軟件編程
聯鎖也隨之產生，這種聯鎖一般與機械聯鎖同時使用。
4 可靠接地
開關柜中配有接地開關，當維護時按規定的步驟可
事先將需要觸及的主回路接地。在外殼的底架上需設置
可靠的適用于規定故障條件的接地導體及端子，并柜后
應相互用導體連接。在接地開關與接地導體之間需有接
地連接回路。接地導體、接地連接回路及相鄰柜之間的
連接應能承受規定的額定短時耐受電流和峰值耐受電流
[4]。框架、蓋板、門、隔板或其它構件間在電氣上應連續，
以確保功能單元內部相互之間的接地連續。從外殼金屬
件的任意一點到規定的接地導體通過30A 直流時其電壓
降最大為3V。
5 發展趨勢
隨著城市電力負荷的增加，對供電可靠性的要求越
來越高，高性能環形網絡設備和多回路配電柜已成為兩
個配電系統中最重要的設備之一。隨著數字技術、集成
技術和機電一體化技術的廣泛應用，多回路配電單元的
兩種控制技術將得到極大的發展。小型化、模塊化、組
合化、智能化、低成本化將成為必然趨勢。
（1）主絕緣：空氣絕緣、SF6 絕緣仍將不斷擴大。
（2）小型化：由于新技術、新材料的運用，操動
機構向著可靠性高、操作功小、結構簡單化方向進展，
新型的電磁機構和數字技術的應用將取代原來單純的
電磁、彈簧機構，而且更加可靠。另外，采用了成熟的
SF6 絕緣和滅弧技術，使用硅橡膠、環氧樹脂、聚碳酸
脂、玻璃纖維等絕緣材料以及新型加工設備及新工藝的
采用，使開關柜小型化成為可能。
（3）模塊化、組合化：把一個復雜產品分為若干
個模塊這樣大大簡化了產品結構，同時也便于功能的分
割和組合，便于社會化分工生產、降價成本，所以模塊化、
組合化是使多回路配電單元實現多方案、多功能的重要
途徑。根據操作功能的要求，任意模塊可以任意組合，
簡單實用已成為負荷開關柜的發展趨勢。
（4）智能化：隨著城市供電對可靠性的要求不斷提
高，城市供電必然向主元件監控智能化和配電自動化方
向發展，要求負荷開關柜單元應具有以下特征[5]：①采
用過電流傳感器、零序傳感器、控制器、顯示器、低功
率釋放機構等集成微電子繼電保護裝置，從而改變3 倍
額定電流以下對變壓器的保護功能；②采用由短路故障
傳感器、接地故障傳感器和控制顯示器組成的微電子以
及短路故障指示器，具有連續檢查和自診斷功能，完成
遠程通信和遠程控制功能，以實現配電自動化；③采用
電動或手動兩用操動機構，接受遙控信號，完成開關分
合操作，滿足多回路配電系統自動化的要求；④多功能
化：技術發展已突破了傳統的保護、測量功能，早期環
網供電單元僅有保護功能，隨后出現了測量、計量等功
能，智能化的發展，而促進了多功能負荷開關柜單元的
發展。
6 結束語
隨著電網改造、電纜入地，多回路配電單元向著小
型化、模塊化、配電自動化方向發展，預示著SF6 和其
它復合絕緣產品以及各種功能元件將得到更快發展，各
種高性能元器件的生產成為發展現代多回路配電單元的
前提條件。為此，需要在制造工藝、電纜插接件、限流
熔斷器、小型操動機構及其它輔助的元件上進一步研制
開發，以提高國內多回路配電設備設計、制造水平。開
發新一代全工況，免維護、高可靠性，小型化的環網柜，
可實現配電自動化，是當前發展的重要方向。
參考文獻：
[1] 徐國政, 張節容, 錢家驪, 等. 高壓斷路器原理和應用[M].
北京: 清華大學出版社,2000.
[2] 黃紹平, 李永堅, 秦祖澤. 成套電器技術[M] 北京: 機械工
業出版社,2014.
[3] 李建基. 高壓開關設備實用技術[M]. 北京: 中國電力出版
社,2004.
[4] 余虹云, 李以然, 蔣麗娟.10kV 開關站運行、檢修與試驗
[M]. 北京: 中國電力出版社,2006.
[5] 熊泰倉. 中壓開關設備使用手冊[M]. 北京: 中國電力出版
社,2010.
