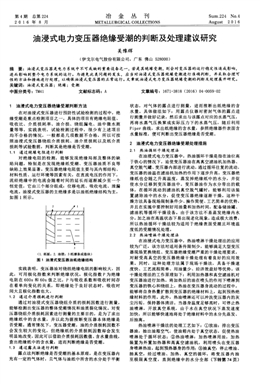

第4期總第224
2 0 l 6 年8 月
冶 金 叢 刊
METALLURGICAL C0LLECTIONS
Sum ．224 No．4
August 2 0 1 6
油浸式電力變壓器絕緣受潮的判斷及處理建議研究
吳豫輝
(伊戈爾電氣股份有限公司，廣東佛山528000)
摘要：油浸式變壓器是電力系統中不可或缺的重要設備之一，若是其絕緣受潮，則會對變壓器的運行穩定性造成影響，
進而影響到整個電力系統的運行。為避免此類問題的發生，應當對油浸式變壓器絕緣受潮進行準確判斷，并采取合理可
性的方法和措施進行處理。以確保油浸式變壓器的正常運行。文章就油浸式電力變壓器絕緣受湖的判斷及處理展開研究。
關鍵詞：油浸式變壓器：絕緣：受潮
中圖分類號：TM41 文獻標志碼：A 文章編號：1671—3818(2016)04—0059—02
1 油浸式電力變壓器絕緣受潮判斷方法
在對油浸式變壓器進行預防性試驗檢測的過程中，絕
緣受潮是重點檢測項目之一，具體的項目有絕緣電阻值、
吸收比、介質損耗率、油介損、繞組漏電、油中微水測
量等等。實踐表明，試驗檢測過程中，很少有上述項目
均不合格的情況，一般都是幾項數據不合格， 所以可按
照油浸式變壓器繞組介質損耗、油介質損耗以及紙介質
損耗等試驗數據，判斷其是絕緣是否受潮。
1．1 通過絕緣電阻進行判斷
對絕緣電阻的檢測，能夠發現絕緣局部及整體的缺
陷問題，特別是在發現絕緣紙受潮、變壓器油質不良等
缺陷上效果顯著。變壓器絕緣電阻值主要與其內部結構、
材料性質、運行環境等因素有關，在直流電壓的作用下，
流經絕緣中的電流會隨著時間的延長而逐漸減少至一個
恒定值，它由三個部分組成：位移電流、吸收電流、泄漏
電流。油浸式變壓器的主絕緣多是以油紙絕緣結構為主，
如圖l所示。
(1．紙板；2．油隙；3紙撐條或墊塊)
圖1油浸式變壓器油紙絕緣結構
實踐表明，變壓器油對繞組絕緣電阻的影響較大，因
此，可用極化指數來判斷絕緣狀況。極化指數P為絕緣
電阻在600s和60s值之比，P與吸收系數和吸收時間存
在著單向變化的關系， 即絕緣處于良好狀態時，吸收時
間大且極化指數也大。
1．2 通過介質損耗進行判斷
通過對油浸式變壓器繞組介質的損耗因數進行測量，
能夠檢測出變壓器的整體受潮情況和油質裂化情況。對變
壓器繞組介質損耗因素進行測量的主要目的，是為了求出
絕緣紙中的含水量，并以此為據按斷變壓器本體絕緣是
否受潮。通常情況下，變壓器受潮，油的介質損耗因數不
會發生較大的變化，但絕緣紙的介質損耗因數卻會發生
明顯地改變，因此可以借助介質損耗因數值、含水量曲線，
查出絕緣紙中的含水量，進而判斷絕緣是否受潮。
1．3 通過露點法進行判斷
露點法判斷絕緣是否受潮的基本原理，是在變壓器內
充有一定的氣體時，且氣體與油紙中所含的水分處于平衡
狀態，對氣體的露點進行測量，進而推斷出紙絕緣的含
水量。具體做法如下：用露點儀器對密封氣體的露點進
行測量并做好記錄，然后求出與該露點對應的水蒸氣壓，
再將水蒸氣壓換算成實際壓力下的水蒸氣壓，隨后利用
Piper曲線，求出紙絕緣的含水量，參照絕緣器件表面含
水量標準，便可判斷出變壓器絕緣是否受潮。
2 油浸式電力變壓器絕緣受潮處理措施
2．1 熱油循環干燥處理法
在油浸式電力變壓器中，熱油循環干燥是指在油位高
于鐵心的情況下，迫使變壓器油在高真空濾油機加熱器、
真空脫氣罐、變壓器內部進行流動，通過循環往復的流動，
變壓器的油溫在濾油機加熱的作用下逐步升高，變壓器絕
緣紙也會隨之升高溫度，蒸發掉絕緣紙中的水分，并促
使水分遷移到變壓器油中。變壓器油作為水分帶出的載
體，在循環流動到濾油機真空脫氣罐時，能夠利用該裝
置濾除油中的水分，促使變壓器絕緣逐漸干燥。這種干
燥方法具備現場限制條件少、操作簡便、工藝簡單的優勢，
并且在實施中要控制好用油量和加熱時間，配備儲油罐、
濾油機等循環干燥設備。由于該方法不易蒸發絕緣內水
分，加之油在高溫狀態下易出現老化現象，造成極大浪費，
所以熱油循環干燥法較為適用于絕緣表面受潮且環境溫
度低的受潮情況處理。
2．2 熱油噴淋干燥處理法
在油浸式電力變壓器中，熱油噴淋干燥處理法的應用
較為廣泛，該方法對適用條件限制少，能夠滿足大型變壓
器現場更換繞組、變壓器絕緣受潮嚴重的干燥處理要求，
對耐受高真空的變壓器絕緣干燥處理有著良好的應用效
果。同時，這種處理方法屬于現場干燥法，具備干燥速
度快、工藝流程簡單、用油量少、經濟效益好等優勢。該
干燥處理法的工作原理如下：利用加熱器和真空濾油機對
變壓器油進行加熱，將加熱后的油在噴頭的作用下噴淋到
變壓器的鐵心和繞組上，熱油在變壓器身流動的過程中，
能夠?qū)⒆陨頍崃繑U散到變壓器的絕緣材料上，起到預熱絕
緣材料的作用。此外，熱油噴淋還可以沖洗變壓器內的灰
塵污垢，保持器體清潔。當器身溫度足夠高時，可停止熱
油噴淋，開放真空系統， 由于水在真空狀況下蒸發速度
加快，所以能夠快速地將處于絕緣材料中的水分先蒸發、
后抽離。
熱油噴淋干燥法的處理工藝如下：①放油：排出變壓
器油，抽出油箱空氣，使油箱內處于真空狀態，促使熱油
噴淋處于循環狀態；② 熱油噴淋：加熱噴淋用油，加熱
裝置為外置加熱器和高真空濾油機，利用噴頭在變壓器
身噴淋熱油，起到預熱器身的作用；③抽真空：停止噴油、
抽真空，經過噴油、加熱、真空的循環，將變壓器內抽
至極限真空度，直到絕緣中的水分全部(下轉第74頁)
總第224期 冶金叢刊 ·74·
將生物能在建筑設計中加以應用也比較常見。生物
能利用發展的潛力比較突出，將城區廢物垃圾加以利用，
進行科學地處理就能產生熱量，在熱量的收集下能將其
轉化為電能。對沼氣進行應用也能起到能源的再作用，
將動物的糞便以及植物的秸稈等進行處理產生沼氣，再
轉化為電能或者熱能等，這樣就能方便人們的日常應用，
在能源上就可以大大地節約。在未來的世界發展中，能
源的消耗有一半是來自生物質能的，尤其是住宅能源的
利用上，對生物質能的應用可能會普及。
2．2 建筑設計中可再生能源應用發展趨勢
建筑設計中可再生能源的應用，在未來的建筑設計中
將會成為流行趨勢。社會發展的動力需要能源支持，環
境問題也會越來越受到注重。綠色化建筑是建筑可持續
發展的重要發展方向，可再生能源的利用是保障建筑行
業進一步發展的重要基礎，也是環境保護的重要基礎。
3 結束語
總而言之，建筑設計過程中可再生能源的利用，需要
緊密地和實際相結合。建筑設計的可再生能源應用，是促
進建筑行業良好發展的基礎， 只有在這一基礎層面得到
鞏固加強， 才能真正地有利于建筑行業的發展進步。此
次通過從理論層面對可再生能源在建筑設計中的利用進
行了分析與研究，希望能夠有利于建筑行業的實際發展。
參考文獻
[1]楊倩苗，薛一冰，張晨悅．太陽能煙囪建筑設計案例分析[J】．山
東建筑大學學報，2015，(6)．
[2]田蕾，秦佑國．可再生能源在建筑設計中的利用[J]．建筑學
報，2006，(2)：13_17．
[3]郄昭昭．太陽能建筑一體化設計[D]．河北工業大學，2007．
[4]孫曉銘。史南．基于風力發電的高層建筑形體優化設計研究[J]．
安徽農業科學。201 4，(27)：9461-9462．
[5]孫建梅，劉云昭．可再生能源在建筑節能中的應用[J]．綠色科
技，2014，(1)：239-241．
(I-接第59頁)抽出；④干燥：在真空結束后， 向變壓
器內提供干燥空氣，維持干燥環境。
參考文獻
[1]張輝杰，周毅．油浸式電力變壓器的絕緣材料及應用[J]．西藏科
技，2014，(1)：58-59．
[2]王文煥，程錦，劉有為．油浸變壓器絕緣受潮的介質響應診斷技
術研究[J]．中國電力，2014,(9)：91—92．
[3]賈輝，賈勇，王志勇．油浸式電力變壓器絕緣受潮故障分析和處
理[J]．吉林電力，2009，(2)：41-43+48．
