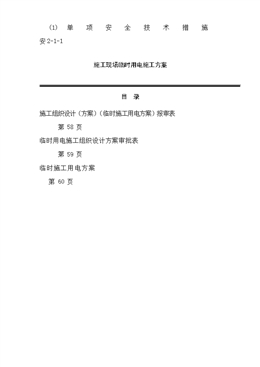

(1)	單項安全技術措施                                                                安2-1-1
施工現場臨時用電施工方案
目  錄
施工組織設計（方案）（臨時施工用電方案）報審表							第 58 頁
臨時用電施工組織設計方案審批表											第 59 頁
臨時施工用電方案															第 60 頁

施工組織設計（方案）
(臨時施工用電方案)報審表

工程名稱：××花苑三期工程                                             編號：安2-1-1-1

致：××市××區××建設監理有限公司（監理單位）
我方已根據施工合同的有關規定完成了    臨時施工用電   工程施工組織設計（方案）的編制，并經我單位上級技術負責人審查批準，請予以審查。
附：施工組織設計（方案）

承包單位（章）××市××區建筑安裝工程有限公司
項目經理   × × ×
日    期 2***-03-20

專業監理工程師審查意見：

同意××花苑三期臨時用電施工方案
請施工單位精心準備、精心組織施工
實施中發現有需要變更的，應及時組織方案設計，并及時報批

專業監理工程師    × × ×
日    期  2***-03-20

總監理工程師審核意見：

同意按此方案組織施工
該方案僅用于××花苑三期

項目監理機構 ××市××區建設監理有限公司
總監理工程師     × × ×
日    期   2***-03-21

安2-1-1-2
臨時用電施工組織設計方案審批表

建設單位：××市××房地產經營公司  施工單位：××市××建筑安裝工程有限公司  編制人：×××
設計單位：××市××建筑設計研究院  工程名稱：××花苑三期工程              制表日期：2***.3. 20
工程處級審批	技術負責人×××
項目部有關（科室）
技術科：×××
施工科：×××
材設科：×××
經營科：×××
綜合科：×××
	審批意見：

同意按此方案施工

2***.3.23
公司級審批	總工程師×××
公司有關科（部）室
技術科：×××
質安科：×××

審批意見：

同意按該臨時用電施工方案精心組織實施

2***.3.25
說明	此方案適用于××花苑三期工程１—４號樓，施工時間為2***-03-25～2***-06-20
備注	審批手續根據公司對施工組織設計編制范圍的要求，逐級審批，并在說明欄中指明本施工組織設計審批的范圍

臨 時 施 工 用 電 方 案
一、現場概況
××花苑三期工程占面積66548m2，施工現場比較寬廣。主體由1—4號樓組成主樓，建筑面積12***0m2，四周為環形地下車庫，面積23000m2。現場由甲方提供800kVA、500 kVA箱型變壓器兩只，作為現場施工用電源。
1—4號樓各設QTZ80F塔吊一臺、SCD200/200雙籠電梯兩臺、鋼筋制作車間、木工棚各一座；現場設辦公室、宿舍、食堂等（詳見三期施工平面圖）。
500 kVA箱型變壓器位于××路大門南側，可供2號、3號樓及附近臨時設施用電；800 kVA箱型變壓器可供1號、4號及地下車庫施工用電。
二、接地與接零保護系統
1．本工程施工現場比較寬廣，用電設備較多，用電量大。為防止在TN-C三相四線接零保護情況下由于共用中性線而使中性線帶電，造成觸電事故而采用TN-S三相五線接零保護。
2．N – S三相五線接零保護架設要求
(1)	保護零線嚴禁通過任何開關或熔斷器。
(2)	保護零線作為接零保護的專用線，必須獨用，不能他用，電纜要用五芯電纜。
(3)	保護零線除了從工作接地線（變壓器）或總配電箱電源側零線引出外，在任何地方不得與工作零線有電氣連接，特別注意電箱中防止經過鐵質箱體形成電氣連接。
(4)	保護零線的截面積應不小于工作零線的截面積，同時必須滿足機械強度的要求。
(5)	保護零線的統一標志為黃/綠雙色線，在任何情況下不能將其作負荷線用。
(6)	重復接地必須在保護零線上。工作零線不能加重復接地（因工作零線加了重復接地，漏電保護器就無法使用）。
(7)	保護零線除必須在配電室或總配電箱處作重復接地外，還必須在配電線路的中間處及末端做重復接地，配電線路越長，重復接地的作用越明顯，為了接地電阻更小，可適當多打接地樁重復接地。
三、電源負荷計算
1．變壓器（500 kVA）用電量驗算
(1)	變壓器主要供電對象

表2-1-1-1						電動設備（P1=279 kW）
序  號	設備名稱	規格型號	數  量（臺）	容  量（kW）
1	塔吊	QT280F	2	100
2	雙籠電梯	SCD200/200	4	80
3	切斷機	GJ-50	4	22
4	圓盤鋸		4	20
5	砂漿機	U3200	4	12
6	振動器		6	9
續表
序  號	設備名稱	規格型號	數  量（臺）	容  量（kW）
7	彎曲機	GM - 14	6	18
8	水泵		4	8
9	其他			10

表2-1-1-2						焊接設備（P2=226 kW）
序  號	設備名稱	規格型號	數  量（臺）	容  量（kW）
1	電渣壓力焊		2	100
2	對焊機	UN1-100	2	200
3	交電焊機	BX-300	1	26
注：用電高峰時，電渣壓力焊、交電焊機與對焊機不同時工作。

表2-1-1-3						室內照明(P3=26 kW)
序  號	設備名稱	規格型號	數  量（臺）	容  量（kW）
1	鏑燈	3．5	4	14
2	碘鎢燈	1	5	5
3	宿舍照明			7
4	其他			10

(2)	施工用電量計算
P計=1.1×(K1hP1+K2hP2)
         =1.1×(0.6×479+0.8×36)
=347.82 kW
(3)	變壓器容量驗算
P變=1.05P/cosα
         =1.05×347.82/0.75
          =486.9 kVA < 500 kVA
故變壓器（500 kVA）滿足要求。
2．變壓器（800 kVA）用電量驗算
(1)	變壓器主要供電對象

表2-1-1-4						電動設備(P1=304 kW)
序  號	設備名稱	規格型號	數  量（臺）	容  量（kW）
1	塔吊	QT280F	2	100
2	雙籠電梯	SCD200/200	4	80
3	切斷機	GJ- 50	4	22
4	圓盤鋸		4	20
5	砂漿機	U3200	6	18
6	振動器		6	9
7	彎曲機	GM-14	6	18
8	水泵		4	8
9	其他			20
表2-1-1-5						焊接設備(P2=506 kW)
序號	設備名稱	規格型號	數  量（只）	容  量（kW）
1	電渣壓力焊		3	150
2	對焊機	UN1-100	2	200
3	交電焊機	BX-300	6	156

表2-1-1-6						室內照明(P3=129 kW)
序號	設備名稱	規格型號	數  量（只）	容   量（kW）
1	鏑燈	3.5	6	21
2	碘鎢燈	1	8	8
3	空調	1.5	40	60
4	宿舍照明			25
5	其他			15

(2)	施工用電量計算
P計=1.1×(K1hP1+K2hP2)
          =1.1×(0.6×629+0.8×129)
=562.98 kW
(3)	變壓器容量驗算
P變=1.05P計/cosα
         =1.05×562.98/0.75
=788.172 kVA < 800 kVA
故變壓器（800 kVA）滿足要求。
四、	配電室的建造
1．配電室宜在臨近變壓器、進出線方便、無灰塵、無蒸汽、無腐蝕、無震動、不易積水的地方建造（詳見三期平面圖）。
2．配電室建造的要求
(1)	配電室一般不小于9m2,地坪上應鋪設絕緣腳墊，配備絕緣用具和用品。
(2)	做到“五防一通”，即防火、防雨、防雪、防汛、防小動物和通風良好。
(3)	室門應向外開，有鎖，金屬門要做接地或接零保護。
(4)	配電室的天棚距地面不低于3m。
(5)	配電室內設的值班室距電屏（盤）的距離應大于1m，并采取屏障隔離。
(6)	配電室建筑物的耐火等級不應低于3級，室內應配置砂箱和絕緣滅火器。滅火機用干粉或CO2等滅火器，嚴禁使用清水泡沫導電滅火器，滅火器掛于門外便于使用，不要放在配電間。
3．配電屏（盤）及配電裝置四周的安全距離
(1)	配電屏（盤）正面操作通道寬度，單列布置不小于1.5m,雙列布置不小于2m；后面維護通道寬度不小于0.8m；側面維護通道寬度不小于1m。
(2)	配電裝置上端距天棚不小于0.5m。
(3)	配電室內的裸線與地面垂直距離小于2.5m時，應采用遮欄隔離。
4．配電屏的安全技術措施
(1)	成列的配電屏（盤）兩端，應與重復接地線及保護零線作電氣連接。
(2)	配電屏上各配電線路，應編號并標明用途。
(3)	配電屏應裝設短路及過負荷保護裝置和漏電保護器。
(4)	配電屏或配電線路維修時，應切斷電源并懸掛標志牌。
(5)	配電屏上分設零線橋與保護零線或地線橋；電器進出線帶電體不得外露。
(6)	配電室內的導線優先選用絕緣導線。如用裸露材料，必須嚴格按規范采取防護措施。
(7)	室內照明應從開關上端引出，防止拉閘滅燈。
五、	配電箱與開關箱
1．本工程臨時用電采用TN–S 三相五線三級配電兩極保護。三級配電指總配電箱、分配電箱、開關箱，動力配電與照明配電分別設置。兩極保護指分配電箱和開關箱，均必須經漏電保護開關保護。
2．配電箱的材質和安置要求
(1)	配電箱、開關箱應采用鐵板或優質絕緣材料制作，鐵板的厚度應大于1.5mm。
(2)	固定式配電箱、開關箱的下底與地面的垂直距離大于1.3m，小于1.5m;移動式配電箱、開關箱的下底與地面的垂直距離宜大于0.6m，小于1.5m。
(3)	分配電箱與開關箱的距離不得超過30m。開關箱與其控制的固定式用電設備的水平距離不宜超過3m。
(4)	配電箱、開關箱應裝設在干燥、通風及常溫場所；不得裝設在易受外來固體撞擊、強烈震動、液體侵濺及熱源烘烤的場所。
(5)	配電箱周圍應有足夠二人同時工作的空間和通道，嚴禁堆放任何妨礙操作及維修工作的物品；不得有灌木、雜草。
(6)	配電箱、開關箱必須有防雨、防塵設施，必須有門鎖。
3．配電箱開關箱裝設的電器要求
(1)	常規的箱內安裝是左大右小，大容量的控制開關和熔斷器裝設在左面，小容量的開關電器安裝在右面。
(2)	配電箱內的電器，應安裝在金屬或非木質的絕緣安裝板上。
(3)	配電箱、開關箱及其內部開關電器的所有正常不帶電的金屬部件均應作可靠的保護接零。保護接零必須采用標準的黃/綠雙色線及專用接線板連接，與工作零線應有明顯的區別。
(4)	配電箱、開關箱電源導線的進出為下進下出，不能設在上面、后面或側面，更不應當從門縫隙中引進和引出導線。
(5)	導線的進、出口處，應加強絕緣，并將導線卡固。
(6)	配電箱、開關箱內優先選用銅線。為了保證可靠的電氣連接，保護零線應采用絕緣銅線。
(7)	所有配電箱，均應標明其名稱、用途，并作出分路標記。
(8)	進入開關箱的電源線，嚴禁用插銷連接。
4．總配電箱的電器配置與接線
(1)	本工程用電采用TN – S系統。因本工程現場較大，臨時線路較多，所以總配電箱應設置漏電保護器（FQ）。
(2)	總配電箱，應裝設總隔離開關和分路隔離開關、總?cè)蹟嗥骱头致啡蹟嗥鳎ɑ蜃詣娱_關和分路自動開關）；總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值適應。
(3)	總配電箱，應裝設電壓表、總電流表、總電度表及其他儀表。
5．分配電箱的電器配置與接線。
(1)	分配電箱的電器配置與接線，應與總配電箱的電器配置與接線，以及配電線路相適應。
(2)	分配電箱，應裝設總隔離開關、分路隔離開關、總?cè)蹟嗥骱头致啡蹟嗦罚ɑ蜃詣娱_關和分路自動開關）；總開關電器的額定值、動作整定值應與分路開關電器的額定值、動作整定值適應。
6．開關箱的電器配置與接線
(1)	開關箱的電器配置與接線，應與分配電箱的電器配置與接線，以及配電線路相適應。作為施工現場臨時用電工程的第一級，也是最主要的防漏電措施，所以開關箱必須設置漏電保護器。
(2)	每臺用電設備，應有各自專用的開關箱，必須實行“一機一閘”制，嚴禁用同一開關電器直接控制兩臺或兩臺以上用電設備（含插座）。
(3)	開關箱內的開關電器，必須能在任何情況下都可以使用電設備實行電源隔離。開關箱必須設置漏電保護器。
六、漏電保護器
1．漏電保護器的作用
(1)	當人員觸電時，在尚未達到受傷害的電流和時間內即跳閘斷電。
(2)	若設備線路發生漏電故障，應在人尚未觸及時即先跳閘斷電，避免設備長期存在隱患，以便及時發現并排除故障（如未排除故障，則無法合閘送電）。
(3)	可以防止因漏電而引起的火災或損壞設備等事故。
2．漏電保護的接線方法
(1)	漏電保護器，應裝設在配電箱電源隔離開關的負荷側和開關箱電源隔離開關的負荷側。
(2)	開關箱內的漏電保護器的額定漏電動作電流應不大于30mA，額定漏電動作時間應小于0.1s。
(3)	用于潮濕和有腐蝕介質場所的漏電保護器，應采用防濺型產品，其額定漏電動作電流應不大于15mA，額定漏電動作時間應小于0.1s。
(4)	在干燥環境下工作的36V及36V以下的用電設備，可免裝漏電保護器。
(5)	總配電箱和開關箱中兩級漏電保護器的額定漏電動作電流和漏電動作時間，應作合理配合，使之具有分級分段保護功能。
(6)	漏電保護器，必須按產品說明書安裝和使用。對擱置已久又重新啟用和連續使用一個月的漏電保護器，應認真檢查其特性，發現問題及時修理或更換。
七、現場照明
1．照明器使用的環境條件
(1)	在正常的空氣相對濕度時使用，可選用開啟式照明。
(2)	在潮濕或特別潮濕的場所，應選用密閉型防水防塵照明器或配有防水燈頭的開啟式照明器。
(3)	含有大量塵埃但無爆炸和火災危險的場所，選用防塵照明器。
(4)	對有爆炸和火災危險的場所，必須按危險場所的等級選擇相適應的照明器。
(5)	在振動較大的場所，應選擇防震型照明器。
(6)	對有酸堿等強腐蝕場所，應采用防腐蝕型照明器。
2．特殊場合照明器的安全電源電壓
(1)	有高溫、導電灰塵和燈具離地低于2.4m等場所的照明，電源電壓不得大于36V。
(2)	在潮濕易觸電體及帶電體場所的照明電源電壓不得大于24V。
(3)	在特別潮濕的場所、導電良好的地面或金屬容器內工作的照明電源電壓不得大于12V。
3．行燈使用要求
(1)	電源電壓不得超過36V。
(2)	燈頭與手柄應堅固、絕緣良好并耐熱耐潮濕。
(3)	燈頭與燈體結合牢固，燈頭上無開關。
(4)	燈泡外側有金屬保護網。
(5)	金屬網、反光罩、懸掛吊鉤應固定在燈罩的絕緣部位上。
4．照明系統中燈具及插座的數量
在照明系統中的每一單相回路中，燈具和插座的數量不宜超過25個，并應裝設熔斷電流為15A及15A以下的熔斷器保護。
5．工作截面的選擇
(1)	單相及兩相線路中，零線截面與相線截面相同。
(2)	在逐相切斷的三相照明電路中，零線截面與相線截面相同；若數條線路共用一條零線時，零線截面按最大負荷相的電流選擇。
6．室外照明裝置
(1)	照明燈具的金屬外殼，必須作保護接零。單相回路的照明開關箱（板）內，必須裝設漏電保護器。
(2)	室內燈具距地面不得低于3m,鈉、鉈、錮等鹵化物燈具的安裝高度，應在離地面5m以上；燈線應固定在接線柱上，不得靠近燈具表面；燈具內接線必須牢固。
(3)	路燈的每個燈具應單獨裝設熔斷器保護，燈頭線應作防水彎。
(4)	油庫、油漆倉庫，除通風良好者外，其燈具必須為防爆型，拉線開關應安裝在庫門外。
7．室內照明
(1)	室內燈具的設置應不低于2.4m。
(2)	室內螺口燈頭的接線，其相線應接在與中心觸頭相連的一端，零線接在與螺口相連接的一端；燈頭的絕緣外殼不得有破損和漏電。
(3)	在室內的水磨石、水泥砂漿墻地坪現場，食堂、浴室等潮濕場所的燈頭及吊盒，應使用瓷質防水型，并應配置瓷質防水拉線開關。
(4)	在用易燃材料作頂棚的臨時工棚或防護棚內安裝照明燈具時，燈具應有阻燃底座，或加阻燃墊，并使燈具與可燃頂棚保持一定距離，防止引起火災。安裝在存放易燃材料的場所和危險品倉庫的照明器材，應選用符合防火要求的電器器材或采取其他防護措施。
(5)	任何電器、燈具的相線，必須經過開關控制，不得將相線直接引入燈具或電器。
(6)	工地上使用的單相220V生活電器，如食堂內的鼓風機、電風扇、電冰箱等，應使用專用漏電保護器。
(7)	對民工臨時宿舍內的照明裝置及插座，應嚴格管理。嚴禁私拉亂接。
八、避雷針裝置及其安裝
1．避雷針裝置由避雷針、導（防）雷引下線和接地裝置組成。
2．施工現場避雷針的安裝對象，如塔吊、井字架、施工電梯等機械設備。
九、觸電與救護
1．人體觸電傷害事故的易發
(1)	在保護措施不完善的情況下，易發生人體觸電傷害事故。
(2)	施工人員違章操作時，易發生人體觸電傷害事故。
2．緊急措施
(1)	最首要的措施是使觸電者迅速脫離電源。使觸電者迅速脫離電源的方法有兩種：一種方法是切斷電源開關；另一種是用干燥的絕緣木棒、布帶等將電源線從觸電者身上撥離，或者將觸電者撥離電源。
(2)	嚴禁救護者用手直接推、拉和觸摸觸電者；嚴禁救護者使用金屬物品或其他絕緣性能差的物體（如潮濕的木棒、布帶等）接觸觸電者。
(3)	觸電者脫離電源后，必須立即采取急救措施，如人工呼吸法、心臟按摩法。
十、建立健全臨時用電安全技術檔案
1．必須建立施工現場臨時用電安全技術檔案，應由主管現場的電器技術人員負責其建立與管理工作。
2．施工現場不僅要有臨時用電施工組織設計，而且應做好以下資料記錄：
(1)	修改臨時用電施工組織設計的資料；
(2)	技術交底資料；
(3)	臨時用電工程檢查驗收表；
(4)	電器設備的試驗、檢驗憑單和記錄；
(5)	接地電阻測定記錄表；
(6)	定期檢（復）查表；
(7)	電工維修工作記錄。

圖2-1-1-1  500kVA變壓器用電網絡圖

圖2-1-1-2  800 kVA變壓器用電網絡圖

圖2-1-1-3 樓層用電示意圖
