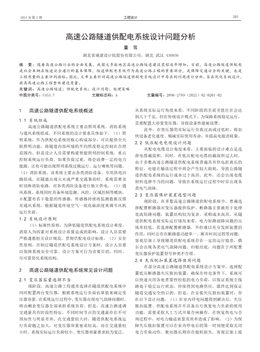

2021 年第 2 期 工程設計 201
高速公路隧道供配電系統設計問題分析
董 雪
湖北省城建設計院股份有限公司，湖北 武漢 430050
摘　要：隨著高速公路行業的全面發展，我國大多數地區高速公路隧道建設里程逐年增加。目前，高速公路隧道供配電
是社會車輛在隧道安全通行的基本保障，隧道供配電系統作為高速公路工程的重要部分，是保障交通安全的關鍵，也是
工程質量的主要評判指標。因此，文章主要針對高速公路隧道供配電系統設計中存在的問題進行分析，旨在優化系統設計，
提高高速公路工程整體建設質量。
關鍵詞：高速公路隧道；供配電系統；設計問題；處理策略
中圖分類號：U453.7 文獻標志碼：A 文章編號：2096-2789（2021）02-0201-02
1 高速公路隧道供配電系統概述
1.1 系統組成
高速公路隧道供配電系統主要由照明系統、消防系統
與通風系統組成，不同系統的設計要求具體如下：（1）照
明系統。作為供配電系統的核心構成部分，可以提供全天
候照明功能，將隧道內部環境的平均照度穩定控制在合理
范圍內。但是設計人員需要構建智能照明控制系統，重點
控制系統運行負荷。如果負荷過重，將會浪費一定的電力
能源，還有可能出現照明系統過載運行、運行癱瘓等問題。
（2）消防系統。該系統主要由各類消防設備、專用供電回
路組成。在隧道出現火災或嚴重交通事故時，系統需要及
時切換消防電路，對各類消防設備進行獨立供電。（3）通
風系統。系統同時具備環境監測、風控、區域控制等模塊，
并配置有若干數量的傳感器。傳感器持續將監測數據反饋
至通風系統，根據隧道環境空氣一氧化碳濃度來調節風機
運行負荷。
1.2 系統設計原則
（1）標準性原則。為降低隧道供配電系統設計難度，
消除人為因素對系統設計質量造成的影響，設計人員需要
嚴格遵循相關設計規范，貫徹供配電設計標準。（2）安全
性原則。在制訂隧道供配電系統設計方案時，設計人員要
以保障系統安全可靠、設計方案可行為首要目的。同時，
盡可量簡化系統結構。
2 高速公路隧道供配電系統常見設計問題
2.1 變壓器容量選擇不當
現階段，高速公路工程通常選擇在隧道供配電系統中
同時配置兩臺變壓器，根據系統運行負荷估算值來確定變
壓器容量。在系統運行過程中，變壓器出現電氣故障問題時，
將由剩余變壓器全部承擔系統負荷。但是，高速公路速調
交通量具有階段性特征，不同時間節點的交通量存在不可
預知性與明顯差異。在交通量較大時，隧道供配電系統運
行負荷隨之加大，對變壓器容量要求較高。而在交通量較
小時，系統實際運行負荷較小、變壓器容量要求較為寬泛。
從系統實際運行角度來看，不同階段的負荷差值往往會達
到幾十千瓦。但在傳統設計模式下，為保障系統穩定運行，
需要配置大容量變壓器，導致設備性能被浪費。
此外，在變壓器的實際運行負荷過高或過低時，將加
快設備老化速度、縮減實際使用壽命，并提高電能消耗量。
2.2 低壓配電電纜設計問題
從配電電纜設計角度來看，主要面臨的設計難點是選
擇電纜截面積。同時，在低壓配電電纜的截面積過大時，
由于多數高速公路隧道供配電系統普遍具有供電距離長的
特征，電能在輸送過程中將會產生較大損耗，導致公路隧
道供配電系統的運行成本過于高昂。此外，還會出現電纜
材料選擇不當?shù)膯栴}，導致在系統運行過程中時常出現各
類電氣故障。
2.3 變壓器保護裝置選型問題
現階段，在多數高速公路隧道供配電系統中，普遍選
擇配置斷路器對變壓器提供保護。斷路器主要被用于處理
電流短路問題，裝置結構較為復雜、采購成本高昂。從隧
道供配電系統實際運行情況來看，電力短路故障問題的出
現率較低。若選擇配置斷路器，不但難以充分發揮裝置的
作用，同時還存在斷路器功能單一、斷開時間過程等問題，
客觀層面上導致隧道供配電系統存在一定的運行隱患，偶
爾會出現各類電氣故障問題。歸根結底，問題在于所配置
變壓器保護裝置型號種類不合理。
2.4 失壓脫扣裝置選擇使用問題
在部分高速公路隧道供配電系統設計方案中，選擇配
置低壓斷路器失壓脫扣裝置，確保在停電條件下，系統可
以快速關閉各處重要性較低的電力負荷，以保證系統主線
路處于穩定運行狀態，持續得到電路供應，最終達到保證
隧道交通安全的目的。但是，在安裝失壓脫扣裝置時，存
在以下設計問題：（1）在室內停電問題得到解決后，失壓
脫扣裝置、供配電系統并不具備自行恢復電力負荷的使用
功能，需要采取人工方式開展合閘操作，在恢復供電與合
閘過程中，對電力輸送質量及效率造成了影響。（2）為保
障失壓脫扣裝置可以在室內停電后的第一時間便采取關閉
電力負荷動作，脫扣器長期存在能耗損失，客觀層面上提
202 工程技術研究 2021 年第 2 期
高了電能消耗量、系統運行成本。（3）部分高速公路隧道
環境較為潮濕，且出于成本考慮，難以配置除濕機等設備。
而在安裝失壓脫扣保護裝置時，裝置持續受到環境侵蝕影
響，易出現各類故障問題，實際使用成本較為高昂。
2.5 應急電源設計問題
在高速公路隧道供配電系統運行過程中，受到各類因
素影響，或出現各類交通安全事故時都有可能引發供配電
系統出現電氣故障，系統難以保持穩定運行狀態。因此，
需要在供配電系統中配置應急電源，在主電源供電中斷后，
應急電源需要在指定時間內平穩切換，恢復系統正常運行
狀態，這也是安裝應急電源的意義所在。但一些隧道供配
電系統中卻存在應急電源配置不當?shù)膯栴}，常見設計問題
包括應急電源持續時間較短、單一應急電源供電不穩定、
應急電源模式與系統匹配度不足等。這些問題的存在導致
系統應急電源的作用無法得到充分發揮，使供配電系統存
在一定的運行隱患。
3 高速公路隧道供配電系統設計優化策略
3.1 明確變壓器容量
在變壓器設計環節，存在著變壓器配置結構不合理、
容量選擇不當?shù)膯栴}。因此，設計人員應采取以下處理策
略：（1）在供配電系統中配置1 臺基礎變壓器用于對應區
段隧道照明及監控等輔助設施供電，以及多臺不同規格型
號的變壓器。在系統運行負荷較低時，只需讓基礎變壓器
保持運行狀態即可。隨著系統運行負荷的不斷增加，如啟
動射流風機時，將陸續啟動所配置其他變壓器。這樣既可
以避免造成變壓器性能浪費、減少電能損耗量，同時還可
以切實滿足不同時間階段的系統供電需求。（2）雖然變壓
器的最佳常用負荷是容量為50% ～ 60%，但是在供配電系統
實際運行過程中，電動機負荷率將保持動態變化狀態。當
多路風機同時啟動時，將無法保持供配電系統的穩定運行
狀態。因此，設計人員需要綜合分析電動機負荷率變化情況、
變壓器基本電價，選擇適當?shù)淖儔浩黝~負載率。目前來看，
在多數高速公路工程中，普遍選擇變壓器額負載率控制在
60% ～ 90%。
3.2 合理選擇變壓器保護裝置
在隧道供配電變壓器保護裝置設計環節，可選擇配置
負荷開關、高壓熔斷器、限流熔斷器等保護裝置。與斷路
器相比，這類保護裝置的使用功能較為豐富，同時具備分
離控制、負荷功能切換、短路保護等保護功能，可以有效
應對各類電氣故障，及時控制故障問題、快速恢復隧道供
配電系統的正常運行狀態。例如，在供配電系統運行過程
中出現電氣短路問題時，熔斷器將提供短路保護，快速切
斷短路線路與其他線路、設備的連接。同時，設計人員需
要結合工程實際情況，合理選擇保護裝置的具體規格。
在供配電系統中安裝失壓脫扣保護裝置時，面臨多項
設計問題，難以做到對裝置保護功能的充分發揮。因此，
設計人員可選擇在電力線路中配置分目線。如此，在室內
停電條件下，系統不僅可以在短時間內切斷分支電力線路
斷路器，保證主電力線路的穩定運行、集中供電，還可以
徹底解決失壓脫口裝置潮濕易損、無法自行恢復電力負荷
等設計問題。
3.3 電纜截面積取值
在低壓配電電纜設計時，工作人員要根據設計方案開
展施工模擬試驗，檢查電纜在運行過程中所產生的無功損
耗和有功損耗，并基于發熱條件開展截流量多元化分析工
作，對靈敏度進行校驗，以此劃定電纜截面積的大體范圍。
同時，還要遵循經濟適用原則，采取經濟電流最小設計方式，
構建配套經濟性分析模型，評估不同電流值條件下的配電
電纜運行情況，如電能損耗量、運行經濟成本等，綜合分
析各項因素，明確電纜截面積最優值。設計人員還應考慮
電壓壓降問題，由于隧道供配電系統的供電距離較長，需
要合理設置平衡點、全面掌握配電回路壓降情況，將導體
損耗費用控制在較低程度內。此外，還要做好電纜選材工作，
在施工條件允許前提下，配置具有良好阻燃性能、使用壽
命長、安全可靠的線纜。在材料入場環節，對低壓配電電
纜的外觀質量、規格參數進行目視檢查，核查質檢報告等
相關文件，并從中隨機抽取少量電纜作為樣品進行檢測，
重點檢查絕緣部位厚度、老化程度。
3.4 配置應急備用電源
在應急備用電源設計環節，需要綜合分析電源特點、
系統電力負荷波動情況、應急供電時間等因素，在其基礎
上明確應急備用電源的參數指標要求。為保障應急備用電
源的供電穩定性，可選擇配置組合式應急備用電源模式，
同時采取兩種及以上獨立電源電路。一路應急備用電源電
路出現故障問題后，仍可用另一路應急備用電源電路持續
對供配電系統穩定供電。此外，將加大應急備用電源的實
際電容量，延長供電時間。
4 結束語
在新時代背景下，為保障高速公路隧道交通安全，提
高供配電系統運行質量，企業需要加強對隧道供配電系統
設計工作的重視力度，深入分析各類常見設計問題及出現
成因，針對性采取優化設計策略，攻克各項設計難題，為
隧道供配電系統的穩定運行提供設計支持與前提基礎。
參考文獻：
[1] 羅洪. 淺談供配電技術在高速公路中的應用[J]. 中國交通
信息化,2014(11):127-129.
[2] 徐超. 特長隧道機電工程供配電系統方案的設計方式分析
[J]. 機電信息,2018(21):122-123.
[3] 張濟洲. 高速公路隧道供配電系統設計中存在的問題[J].
通信電源技術,2018,35(4):133-134+136.
作者簡介：董雪，女，碩士，工程師，研究方向為高速公路機
電系統。
